令和4年度 第2回電気通信技術の基礎

3(4)解答欄(エ)
表示:横スクロール

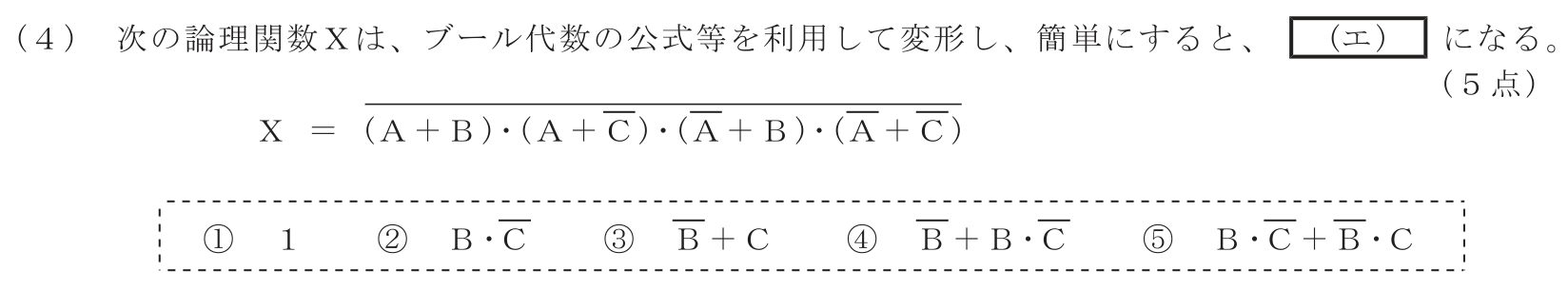

工事担任者 総合通信 電気通信技術の基礎 第3問(4)の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る(回答後推奨)

正解は③の B+C\overline B+C です。外側の否定より先に、その内側の積を整理します。(A+B)(A+B)=B(A+B)(\overline A+B)=B であり、同様に (A+C)(A+C)=C(A+\overline C)(\overline A+\overline C)=\overline C です。したがって否定線の内側は BCB\overline C になります。最後にド・モルガンの法則を使うと、X=BC=B+CX=\overline{B\overline C}=\overline B+C です。最上部の否定線が積全体にかかっている点を見落とさないことが重要です。

科目の採点結果

現在の得点

0

100点満点・正解 0問 / 回答済み 0問・全22
