令和4年度 第2回電気通信技術の基礎

2(3)解答欄(ウ)
表示:横スクロール

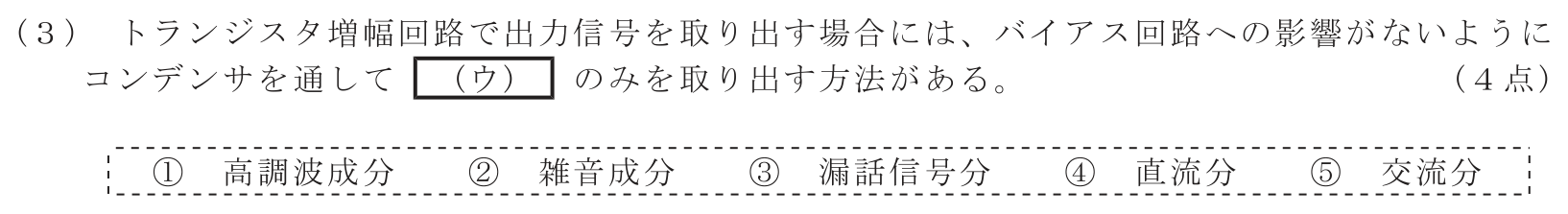

工事担任者 総合通信 電気通信技術の基礎 第2問(3)の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る(回答後推奨)

正解は⑤の交流分です。トランジスタ増幅回路の出力には、バイアスによって設定された直流成分と、入力信号を増幅した交流成分が重なっています。コンデンサは直流を通さず、周波数を持つ交流を通す性質があるため、出力へ直列に入れるとバイアスの直流分を遮断して交流信号分だけを次段へ渡せます。高調波や雑音だけを選ぶ働きではなく、この用途を結合コンデンサといいます。
