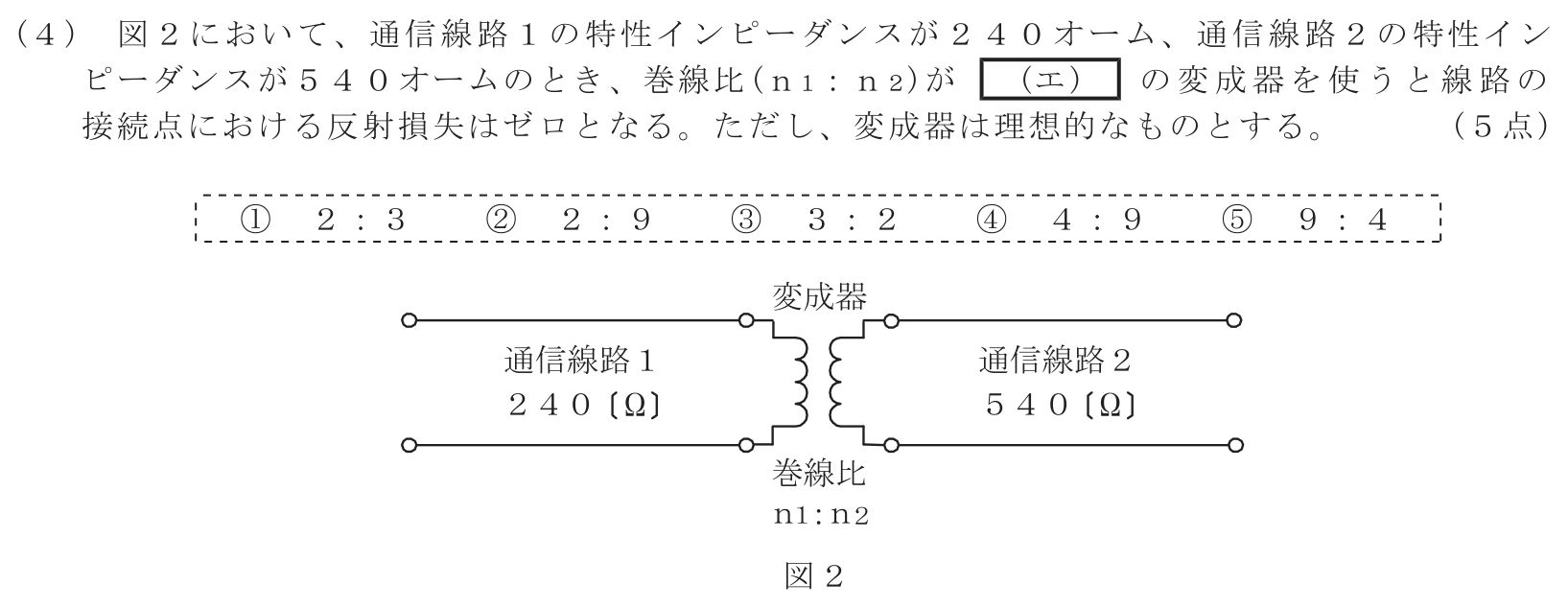

第4問（4）解答欄（エ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は①の2対3です。理想変成器ではインピーダンス比が巻数比の2乗になるので、Z1/Z2=(n1/n2)²です。240/540=4/9より、n1/n2=√(4/9)=2/3。したがって巻線比は2:3です。この比なら線路2の540Ωが一次側で240Ωに変換され、線路1と整合して反射がゼロになります。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第2回・電気通信技術の基礎
