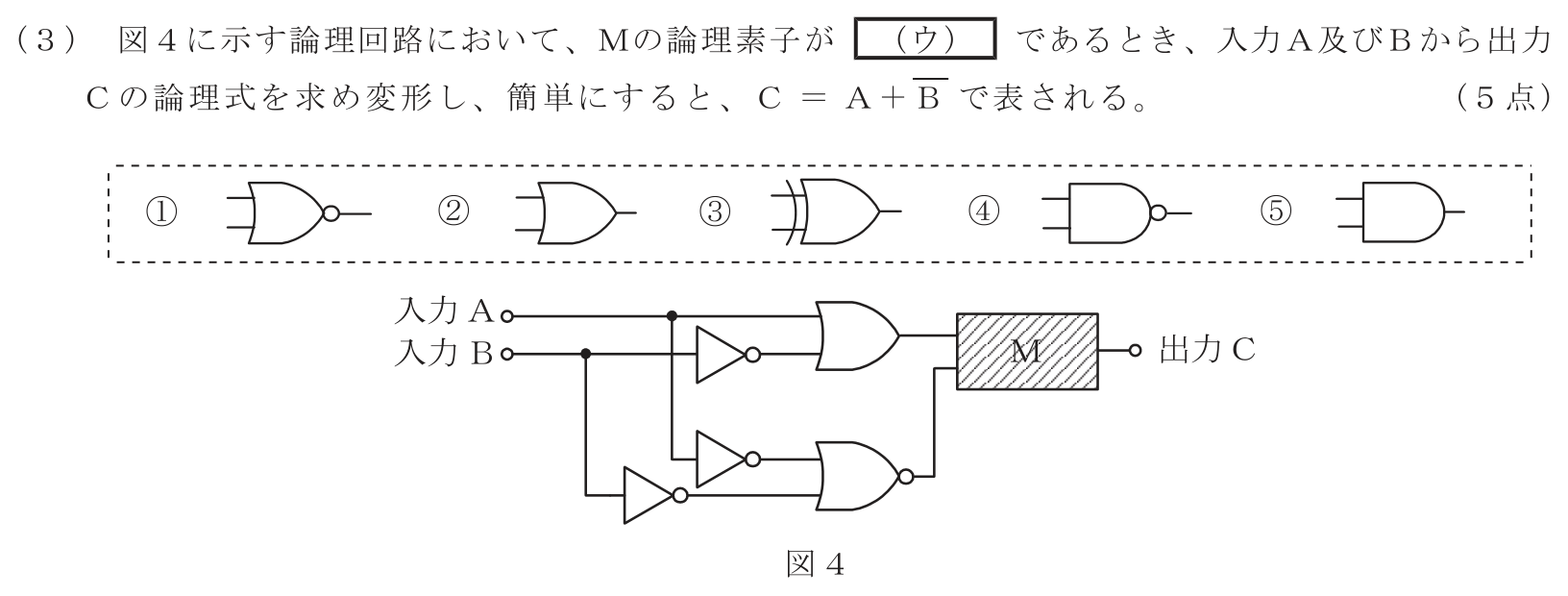

第3問（3）解答欄（ウ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は②のOR素子です。上段のOR出力は A+B̅、下段は入力反転と出力反転から (A̅+B̅)̅=AB です。MをORとすると C=(A+B̅)+AB。吸収則 A+AB=A を使えば C=A+B̅ となり、問題の式と一致します。MがANDやNANDではこの簡約結果になりません。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第2回・電気通信技術の基礎
