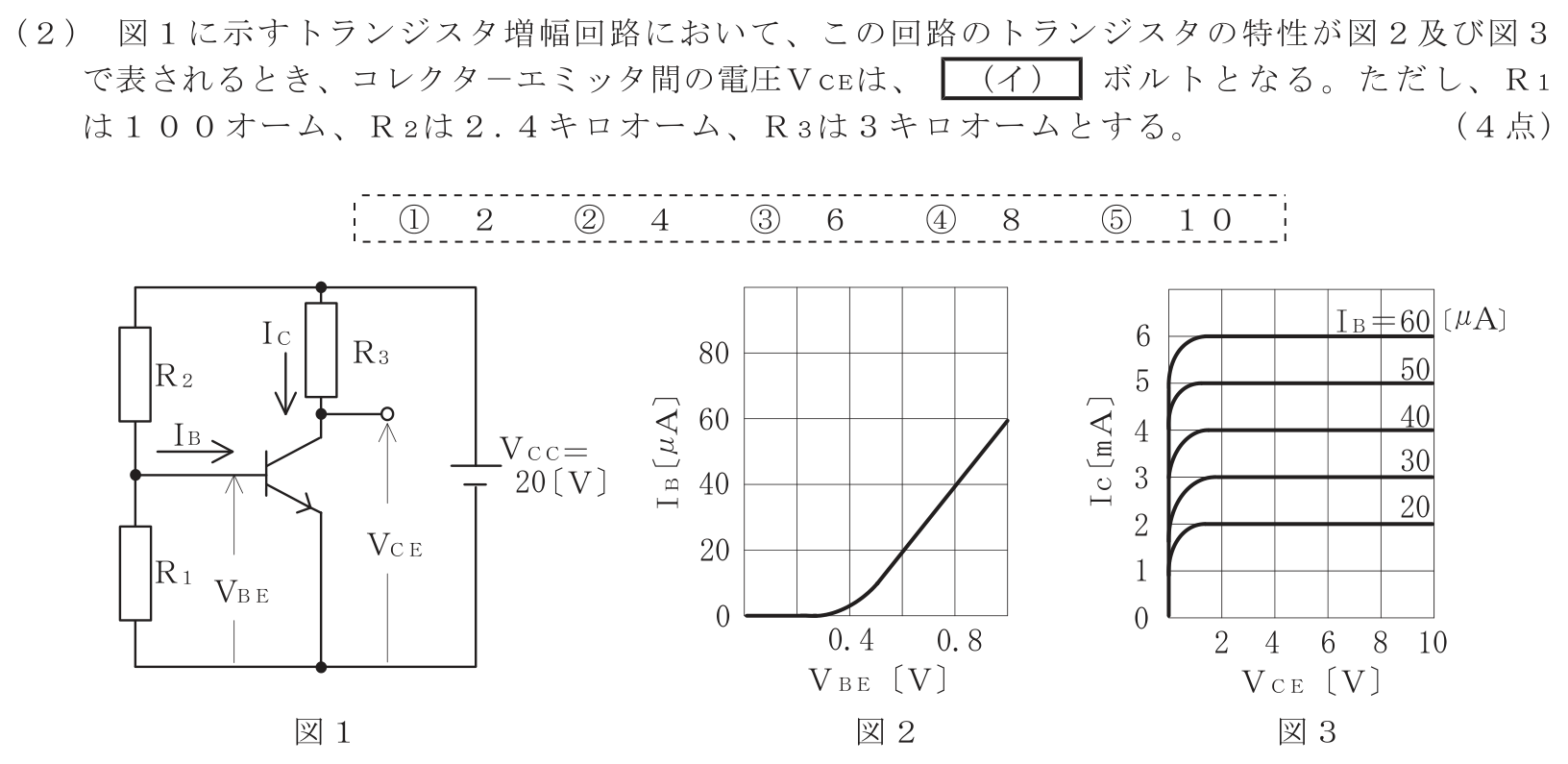

第2問（2）解答欄（イ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は④の8ボルトです。分圧回路から VBE=20×100/(2400+100)=0.8V。図2よりIB=40μA、図3よりIC=4mAです。R3の電圧降下は 3kΩ×4mA=12V なので、VCE=VCC-12=20-12=8Vとなります。特性図はVBEからIB、IBからICの順に読みます。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第2回・電気通信技術の基礎
