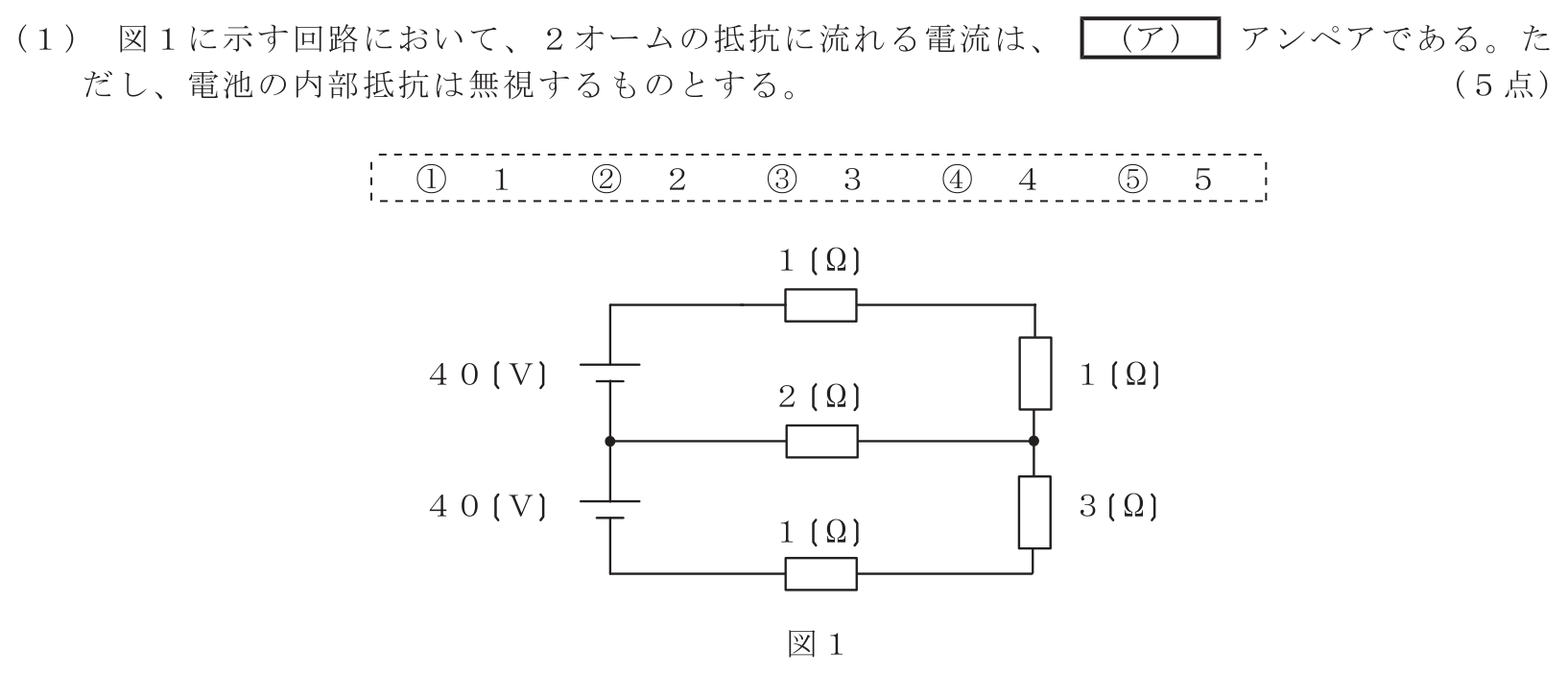

第1問（1）解答欄（ア）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は④の4アンペアです。左中央を0Vとすると、左上は40V、左下は-40Vです。右中央の電位をVとし、各枝の合成抵抗から節点式 (V-40)/2+(V+40)/4+V/2=0 を解くとV=8V。2Ωには右から左へ I=V/2=8/2=4Aが流れます。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
