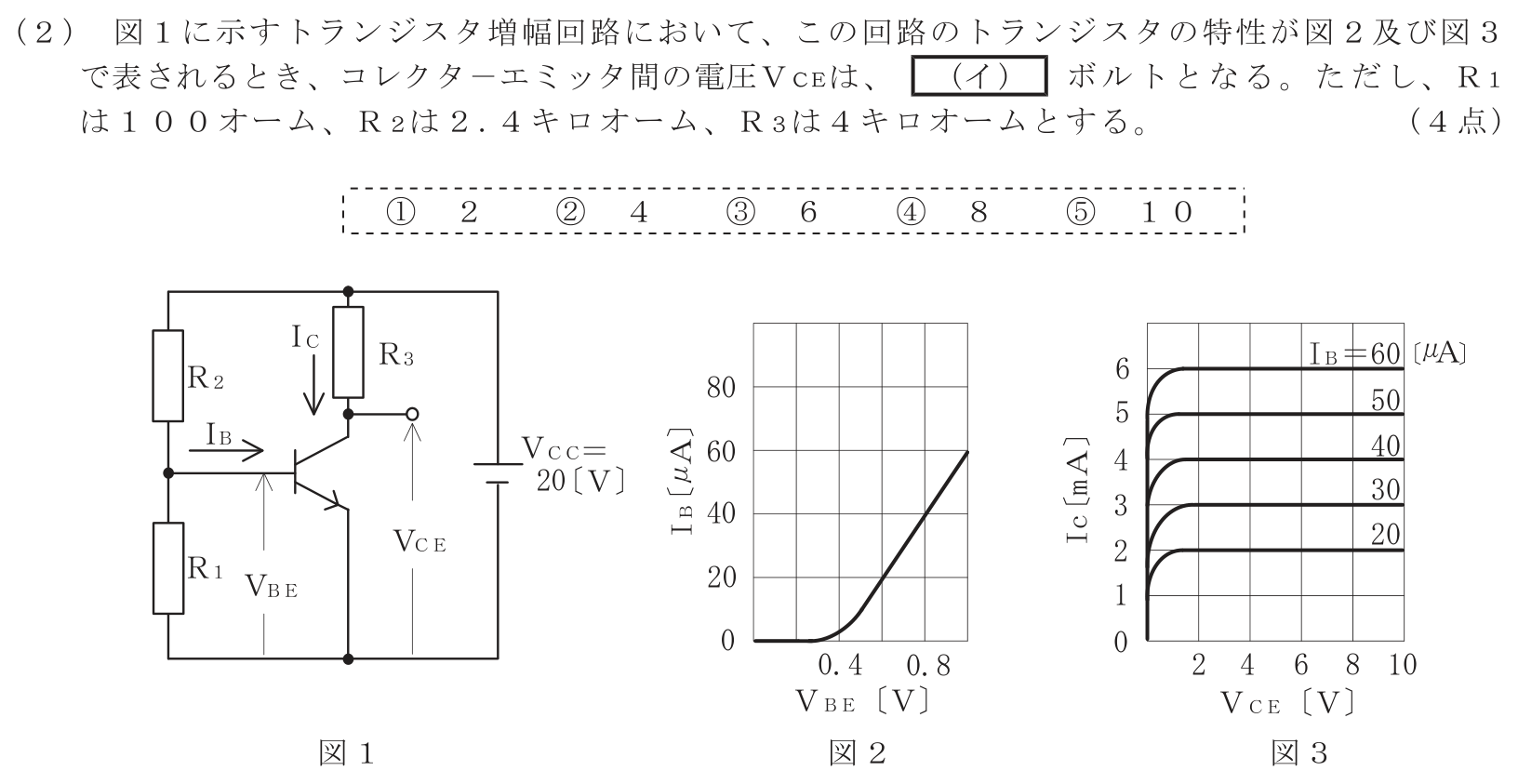

第2問（2）解答欄（イ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は②。分圧回路よりベース電圧は20×100÷(2400＋100)＝0.8V。図2からVBE＝0.8VのときIB＝40μA、図3からIC＝4mAと読める。R3の電圧降下は0.004×4000＝16Vなので、VCE＝20－16＝4Vとなる。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和6年度 第1回・電気通信技術の基礎
令和6年度 第1回・電気通信技術の基礎
番号を選ぶと、ここに判定が表示されます。
正解は②。分圧回路よりベース電圧は20×100÷(2400＋100)＝0.8V。図2からVBE＝0.8VのときIB＝40μA、図3からIC＝4mAと読める。R3の電圧降下は0.004×4000＝16Vなので、VCE＝20－16＝4Vとなる。
