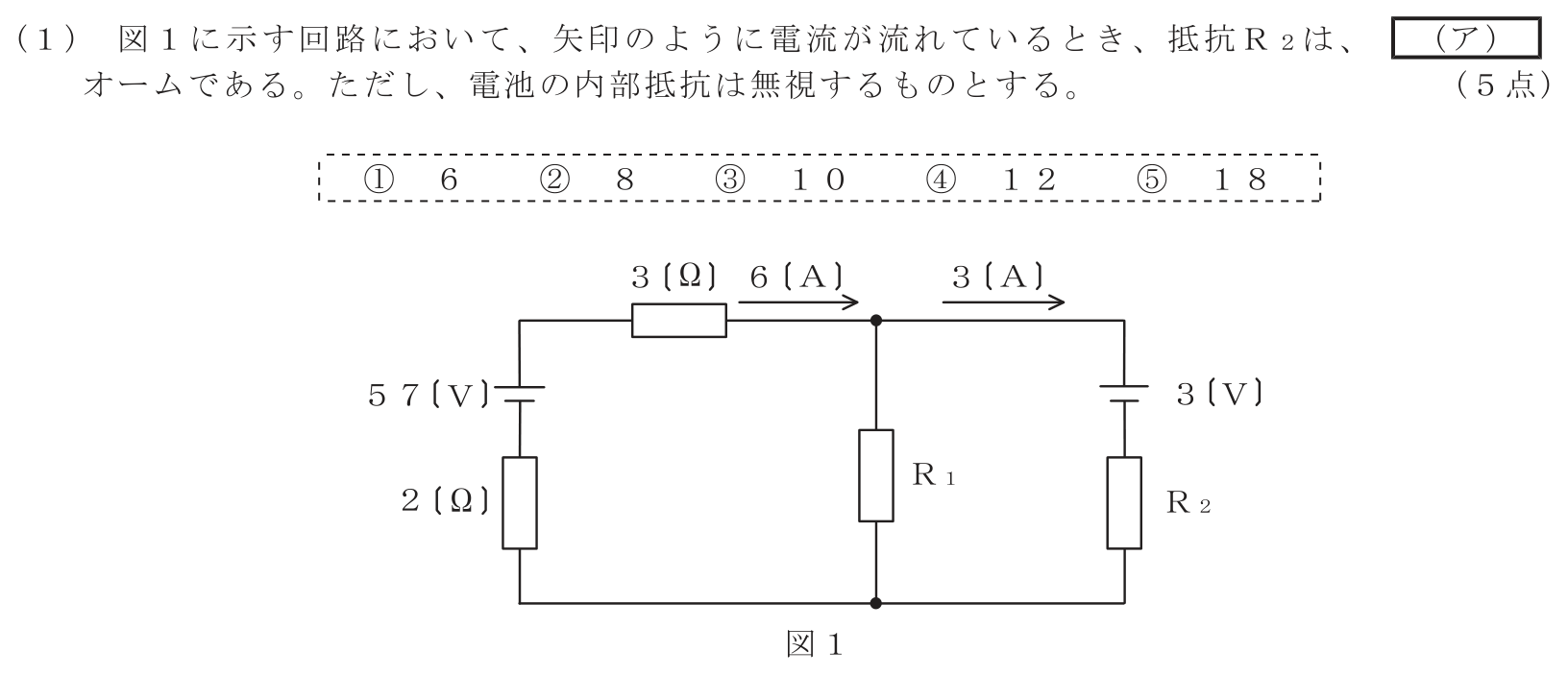

第1問（1）解答欄（ア）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は②。左側を流れる6Aによる抵抗の電圧降下は、(3＋2)×6＝30Vなので、上下節点間の電圧は57－30＝27Vとなる。右枝には3Aが流れ、電池3VとR2の電圧降下の和が27Vだから、3＋3R2＝27、R2＝24÷3＝8Ωである。キルヒホッフの法則を用いる。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
