第3問（3）解答欄（ウ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）

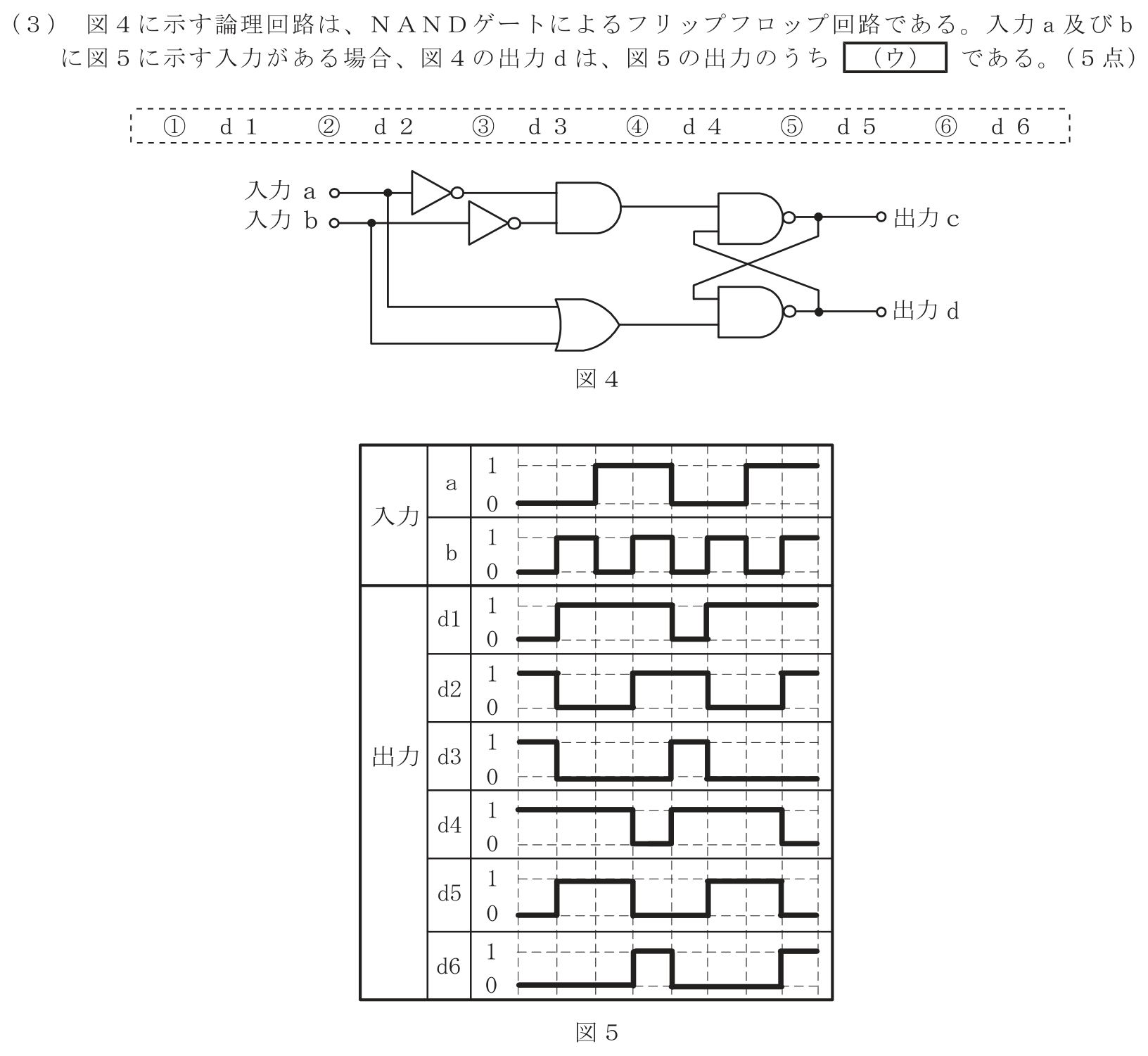

正解は③のd3です。上側入力はA̅B̅、下側入力はA+Bで、交差結合NANDフリップフロップへ互いに反対の状態を与えます。その結果、出力dはAとBがともに0のときだけ1、いずれかが1なら0となり、d=(A+B)̅=A̅B̅です。図5でこのNOR波形に一致するのはd3です。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第1回・電気通信技術の基礎
令和7年度 第1回・電気通信技術の基礎
番号を選ぶと、ここに判定が表示されます。
正解は③のd3です。上側入力はA̅B̅、下側入力はA+Bで、交差結合NANDフリップフロップへ互いに反対の状態を与えます。その結果、出力dはAとBがともに0のときだけ1、いずれかが1なら0となり、d=(A+B)̅=A̅B̅です。図5でこのNOR波形に一致するのはd3です。
科目の採点結果
100点満点・正解 0問 ／ 回答済み 0問・全22問
