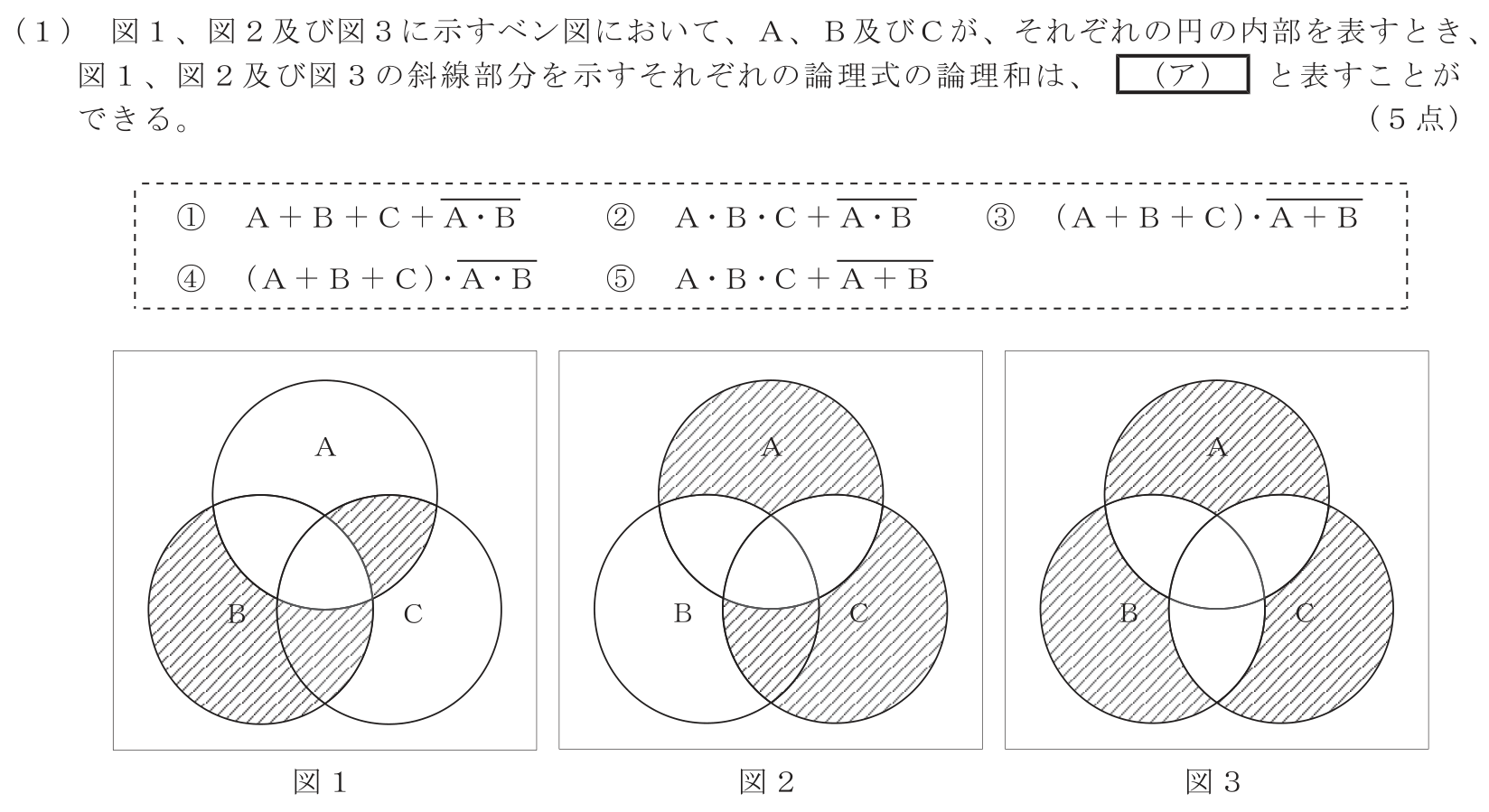

第3問（1）解答欄（ア）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は④です。三つの斜線部分の論理和は、A・B・Cの少なくとも一つに入る領域から、AとBに同時に入る領域を除いたものです。したがって式は (A+B+C)・(A・B)̅ となります。論理和は各図の斜線を重ね合わせる操作で、外側とA∩Bの部分だけが0になることを確認します。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第1回・電気通信技術の基礎
令和7年度 第1回・電気通信技術の基礎
番号を選ぶと、ここに判定が表示されます。
正解は④です。三つの斜線部分の論理和は、A・B・Cの少なくとも一つに入る領域から、AとBに同時に入る領域を除いたものです。したがって式は (A+B+C)・(A・B)̅ となります。論理和は各図の斜線を重ね合わせる操作で、外側とA∩Bの部分だけが0になることを確認します。
