第1問（1）解答欄（ア）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）

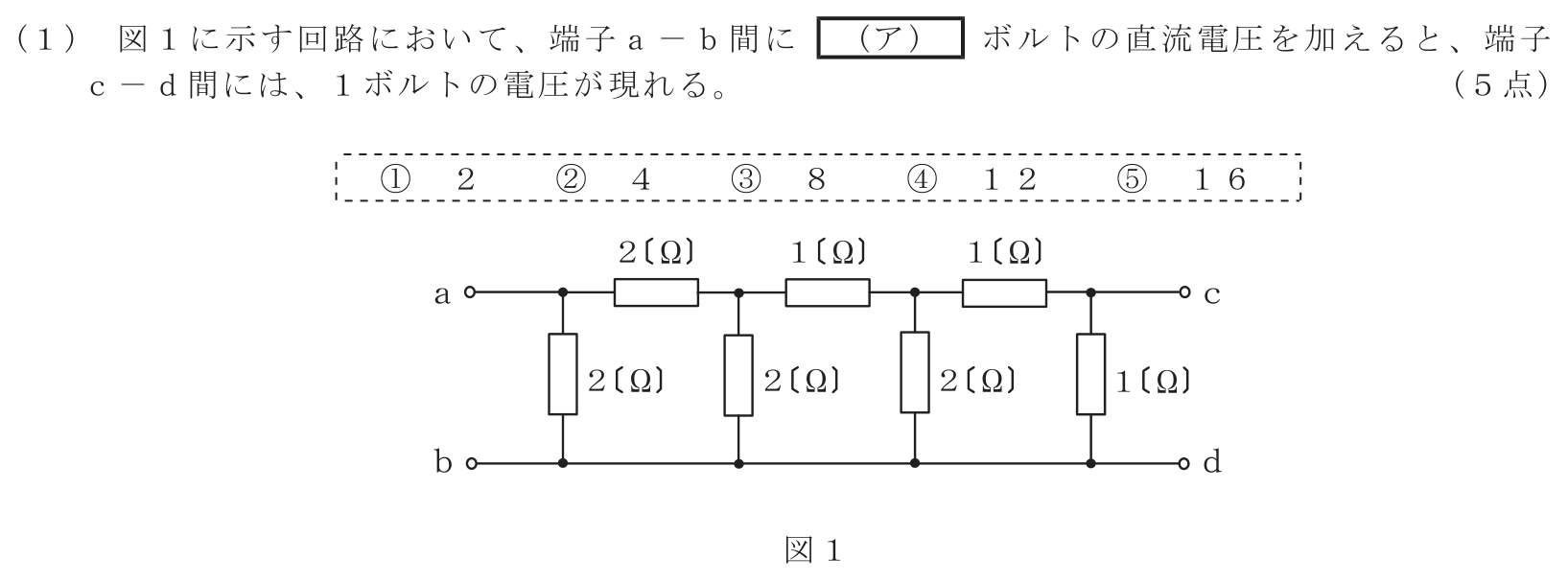

正解は④の12ボルトです。右端から合成すると、最右部は1Ω+1Ω=2Ωで、その左の2Ωと並列になり1Ωです。同様に一段ずつ電圧分割すると、第1節点は入力の1/3、第2節点はその1/2、出力c-dはさらに1/2です。したがって出力は入力の1/12で、1Vを得る入力は12Vです。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第1回・電気通信技術の基礎
