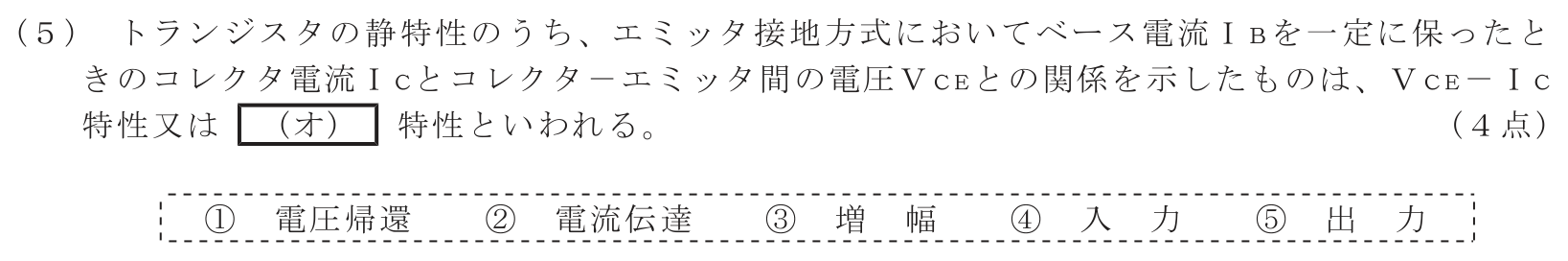

第2問（5）解答欄（オ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は⑤の出力特性です。エミッタ接地回路でベース電流IBを一定にし、コレクタ電流ICとコレクタ-エミッタ間電圧VCEの関係を表す曲線群を出力特性といいます。IBを段階的に変えた複数曲線から、遮断領域・活性領域・飽和領域や動作点を読み取ります。入力特性はVBEとIBの関係です。
