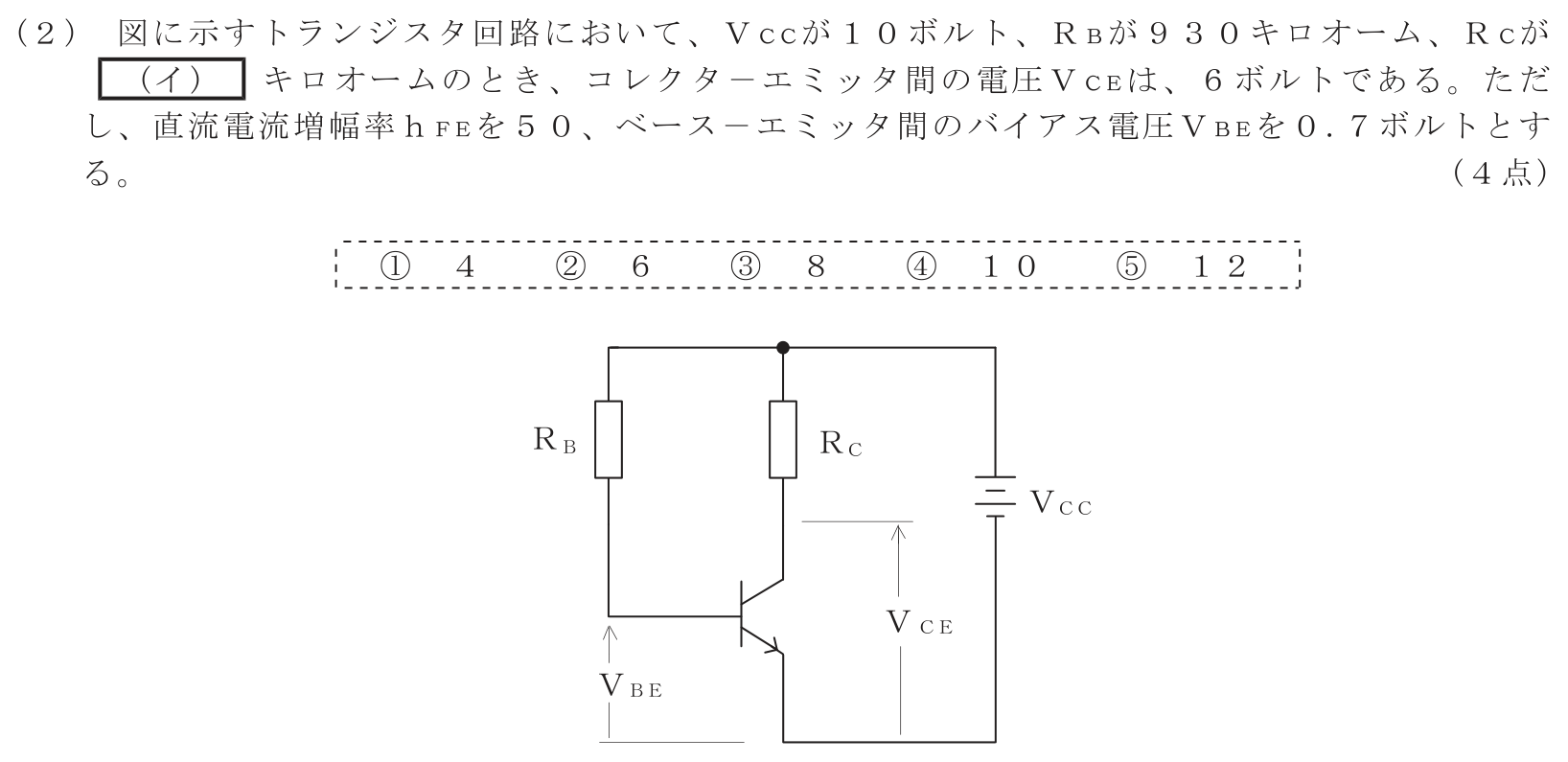

第2問（2）解答欄（イ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は③の8キロオームです。ベース電流は IB=(VCC-VBE)/RB=(10-0.7)/930kΩ=10μA。IC=hFE×IB=50×10μA=0.5mAです。VCEを6VにするにはRCの電圧降下が10-6=4Vなので、RC=4V/0.5mA=8kΩとなります。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和7年度 第1回・電気通信技術の基礎
令和7年度 第1回・電気通信技術の基礎
番号を選ぶと、ここに判定が表示されます。
正解は③の8キロオームです。ベース電流は IB=(VCC-VBE)/RB=(10-0.7)/930kΩ=10μA。IC=hFE×IB=50×10μA=0.5mAです。VCEを6VにするにはRCの電圧降下が10-6=4Vなので、RC=4V/0.5mA=8kΩとなります。
