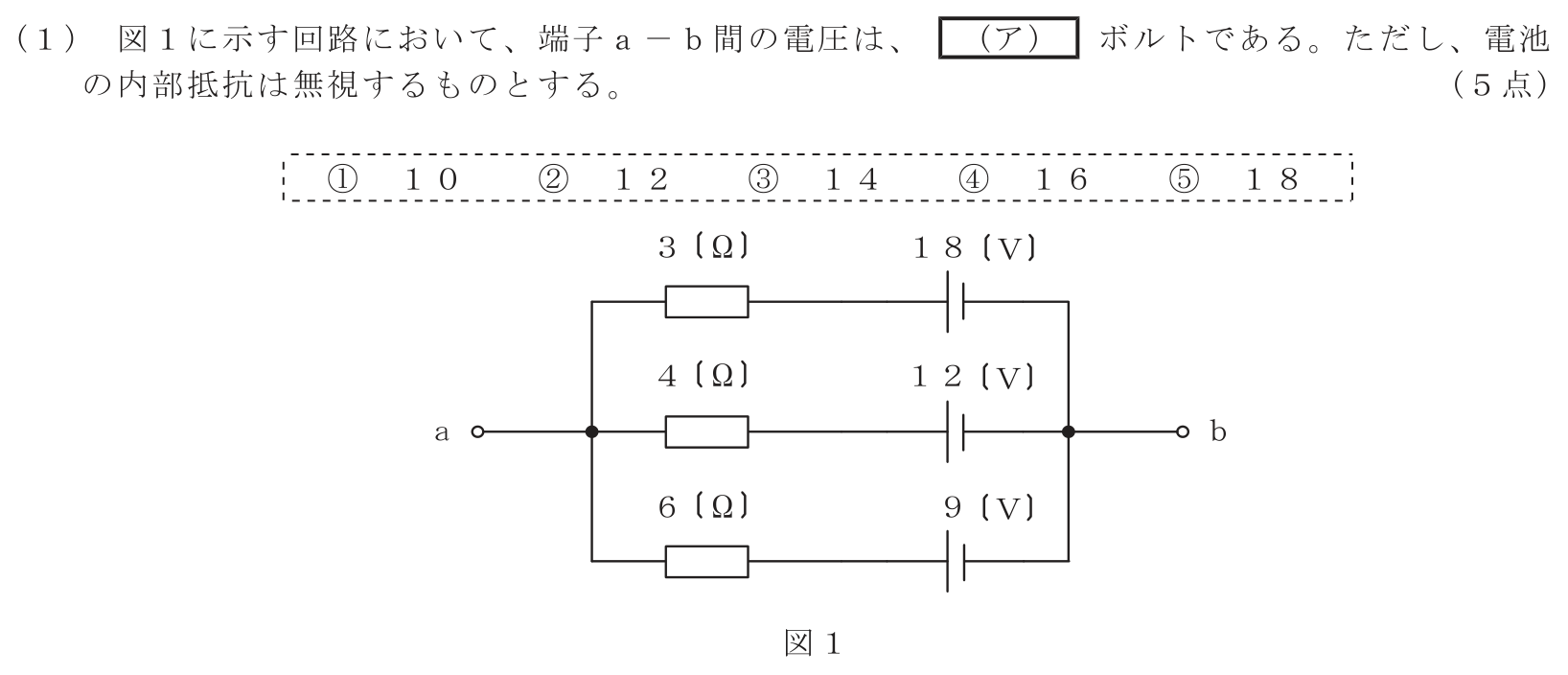

第1問（1）解答欄（ア）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は③。端子電圧をV、各枝をaからb向きに流れる電流をIとすると、(V－18)/3＋(V－12)/4＋(V－9)/6＝0。両辺を12倍して4V－72＋3V－36＋2V－18＝0より9V＝126、V＝14ボルトとなる。電池の極性をそろえて式を立てるのが要点である。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
