令和4年度 第1回・電気通信技術の基礎

第4問（3）解答欄（ウ）
表示：横スクロール

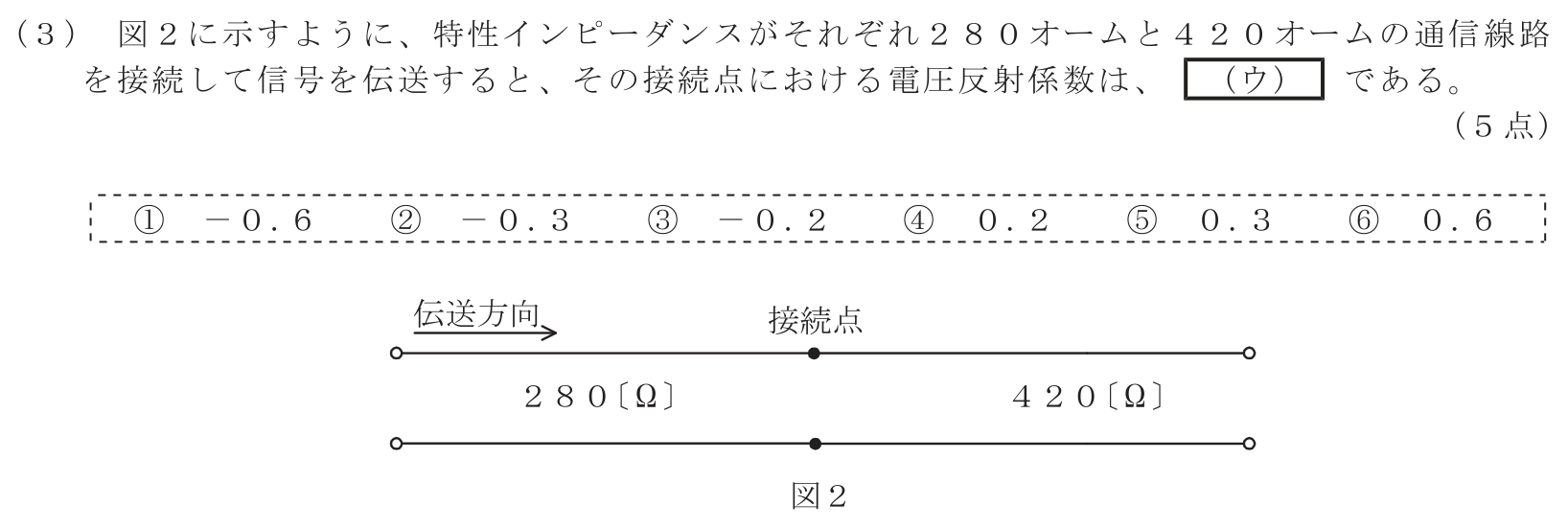

工事担任者 総合通信 電気通信技術の基礎 第4問（3）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は④。電圧反射係数は、入射側 Z1Z_1 と負荷側 Z2Z_2 を用いて

Γ=Z2−Z1Z2+Z1=420−280420+280=140700=0.2\Gamma=\frac{Z_2-Z_1}{Z_2+Z_1}=\frac{420-280}{420+280}=\frac{140}{700}=0.2

となる。後段のインピーダンスが大きいので符号は正である。
