令和4年度第1回・電気通信技術の基礎

第1問（1）解答欄（ア）

表示：横スクロール

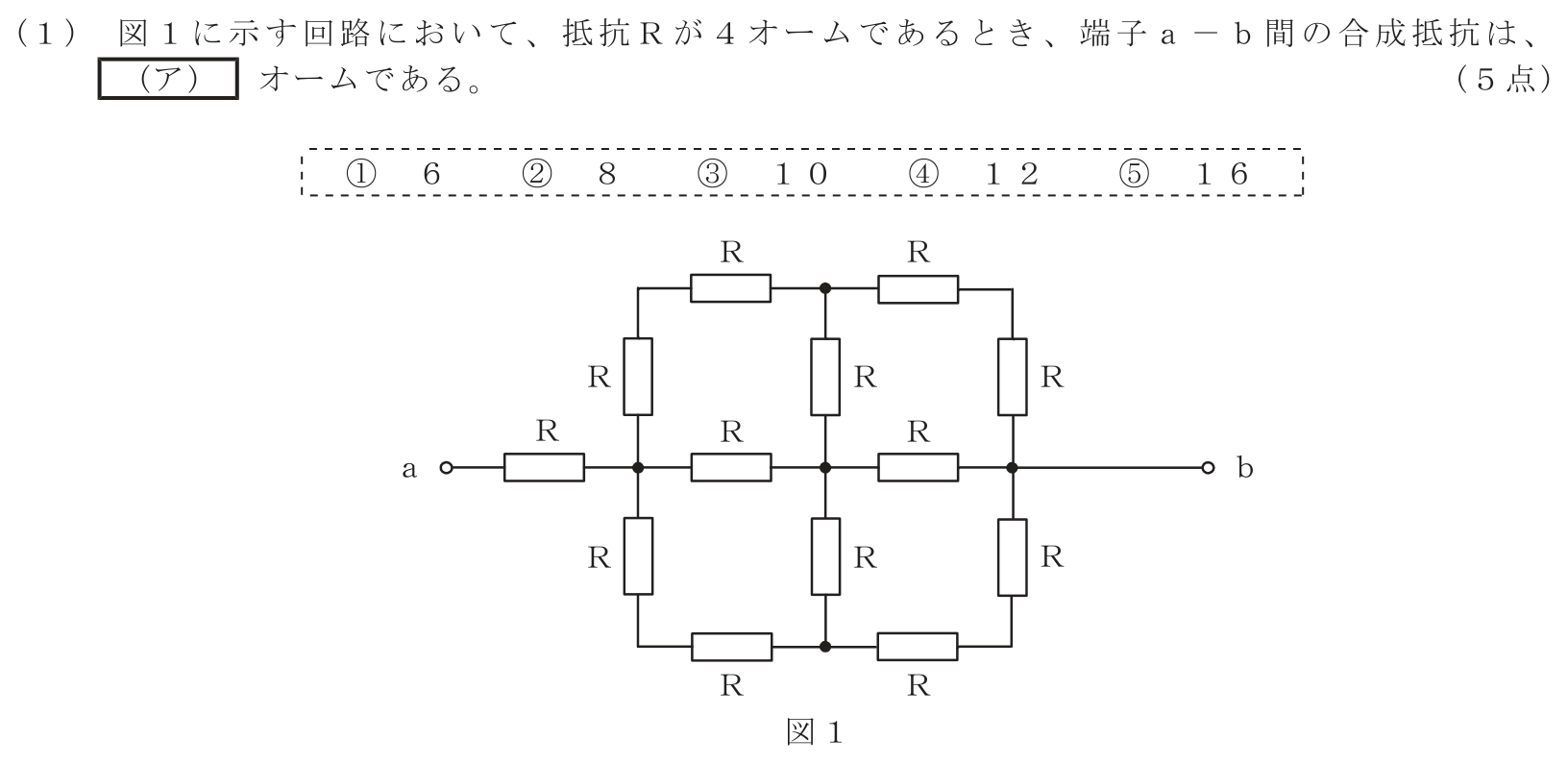

工事担任者総合通信電気通信技術の基礎第1問（1）の問題文

正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は②。上下対称な回路なので、上側と下側の対応する節点は同電位として扱える。端子a直後の抵抗 $R$ は全電流が通る直列部分であり、残る格子部分を対称性に基づく節点計算で整理すると $R$ になる。したがって

R_{ab}=R+R=2R=2\times4=8\ \Omega

である。
