令和4年度 第1回・電気通信技術の基礎

第2問（2）解答欄（イ）
表示：横スクロール

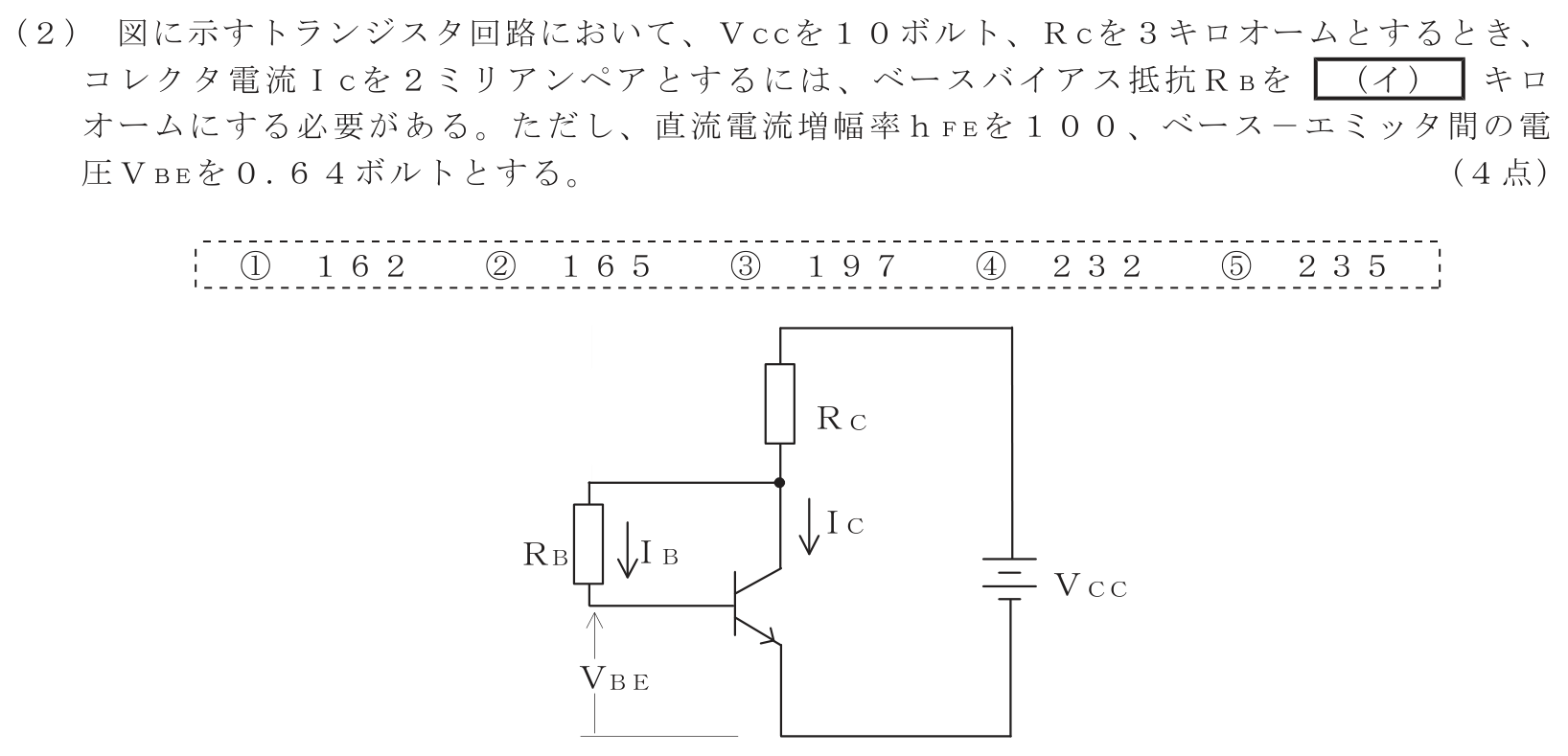

工事担任者 総合通信 電気通信技術の基礎 第2問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は②。IC=2 mAI_C=2\ \mathrm{mA}、hFE=100h_{FE}=100 だから

IB=IChFE=20 μAI_B=\frac{I_C}{h_{FE}}=20\ \mu\mathrm{A}

コレクタ抵抗には IC+IB=2.02 mAI_C+I_B=2.02\ \mathrm{mA} が流れるので、コレクタ電圧は

VC=10−2.02×3=3.94 VV_C=10-2.02\times3=3.94\ \mathrm{V}

したがって RBR_B 両端は 3.94−0.64=3.30 V3.94-0.64=3.30\ \mathrm{V} であり、

RB=3.3020×10−6=165 kΩR_B=\frac{3.30}{20\times10^{-6}}=165\ \mathrm{k\Omega}

となる。
