令和4年度 第1回・電気通信技術の基礎

第1問（2）解答欄（イ）
表示：横スクロール

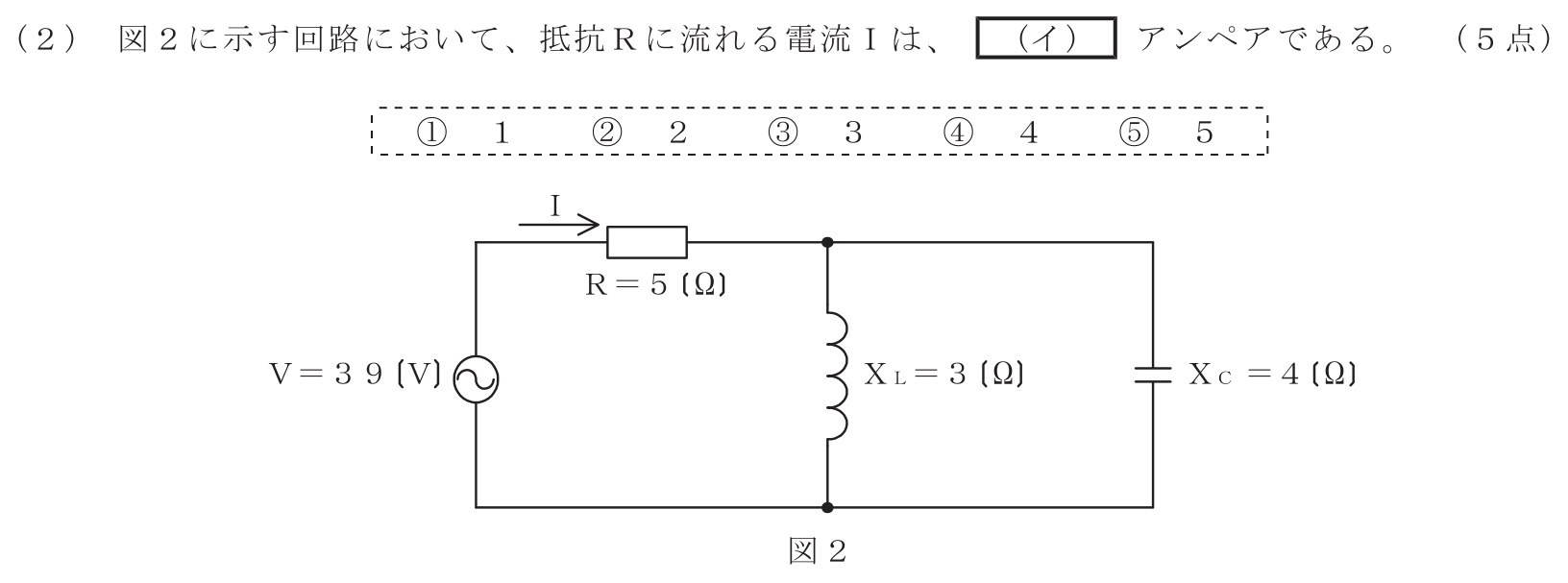

工事担任者 総合通信 電気通信技術の基礎 第1問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は③。コイルとコンデンサは並列なので、合成アドミタンスは

Y=1j3+1−j4=−j3+j4=−j12 SY=\frac{1}{j3}+\frac{1}{-j4}=-\frac{j}{3}+\frac{j}{4}=-\frac{j}{12}\ \mathrm{S}

したがって合成インピーダンスは 1/Y=j12 Ω1/Y=j12\ \Omega。これと抵抗5 Ωが直列だから、全インピーダンスの大きさは

∣Z∣=52+122=13 Ω|Z|=\sqrt{5^2+12^2}=13\ \Omega

よって抵抗Rを流れる電流は I=39/13=3 AI=39/13=3\ \mathrm{A} となる。
