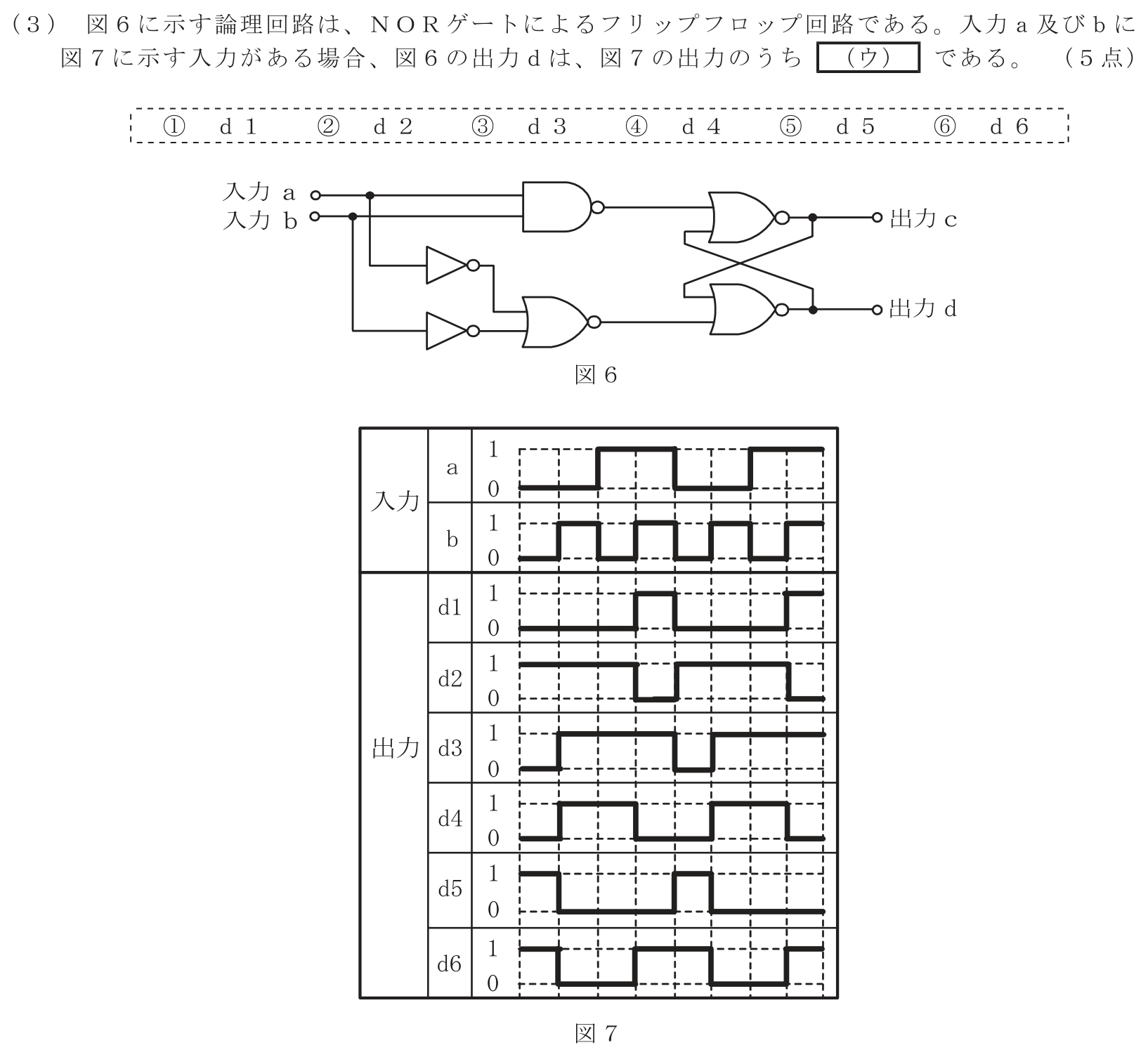

正解は②。前段の上側は $\overline{ab}$、下側は $\overline{\overline a+\overline b}=ab$ となり、NORラッチへ相補的な入力が入る。そのため出力は

であり、aとbが同時に1の区間だけ0、その他は1になる波形d2と一致する。①d1と⑤d5はパルス位置が逆、③d3・④d4・⑥d6は一方の入力に追従する区間があり、$\overline{ab}$ の真理値と一致しない。
