令和8年度 第1回・電気通信技術の基礎

第1問（1）解答欄（ア）

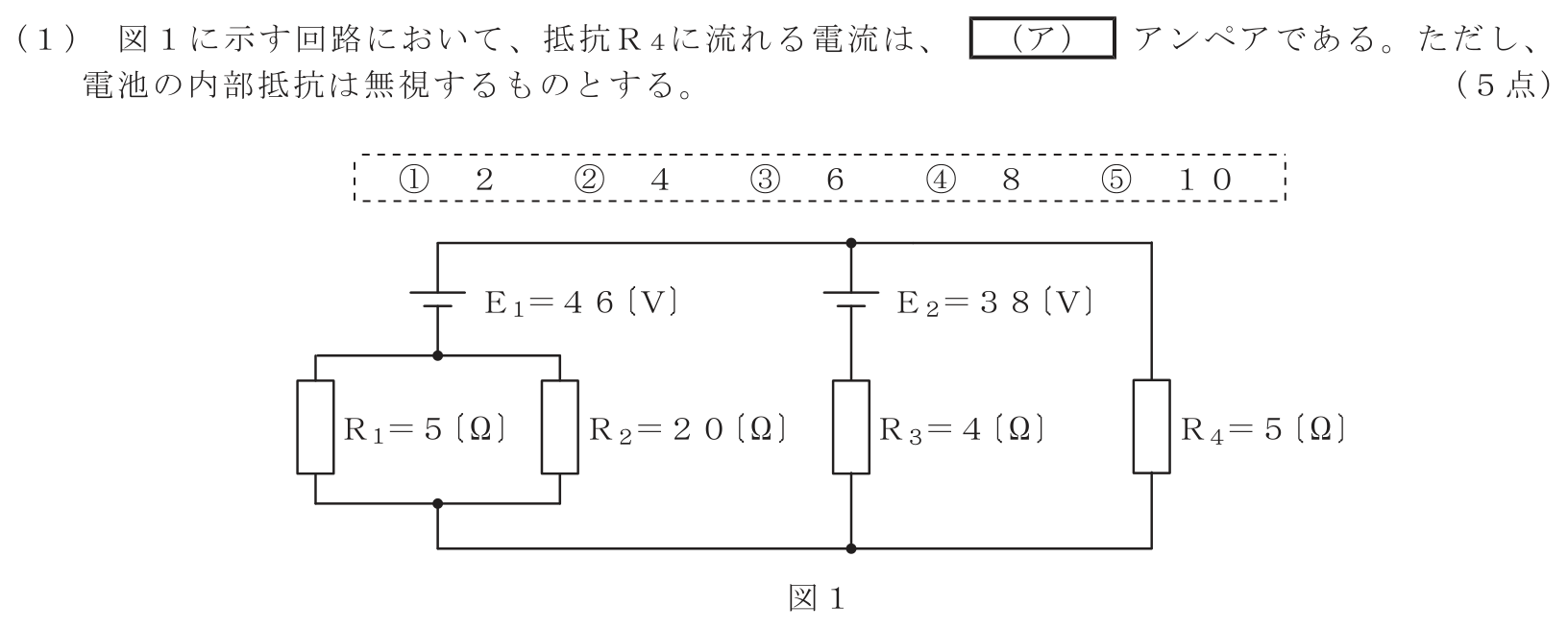

工事担任者 総合通信 電気通信技術の基礎 第1問（1）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は③。まず、並列部分を

R12=5×205+20=4 ΩR_{12}=\frac{5\times20}{5+20}=4\ \Omega

とまとめる。上下節点間電圧を VV V、上から下向きを正とすると、各枝の電流は (V−46)/4(V-46)/4、(V−38)/4(V-38)/4、V/5V/5 A。キルヒホッフの電流則より

V−464+V−384+V5=0\frac{V-46}{4}+\frac{V-38}{4}+\frac{V}{5}=0

したがって V=30V=30 V、R4R_4 の電流は 30/5=630/5=6 Aとなる。
