令和8年度 第1回・電気通信技術の基礎

第2問（2）解答欄（イ）

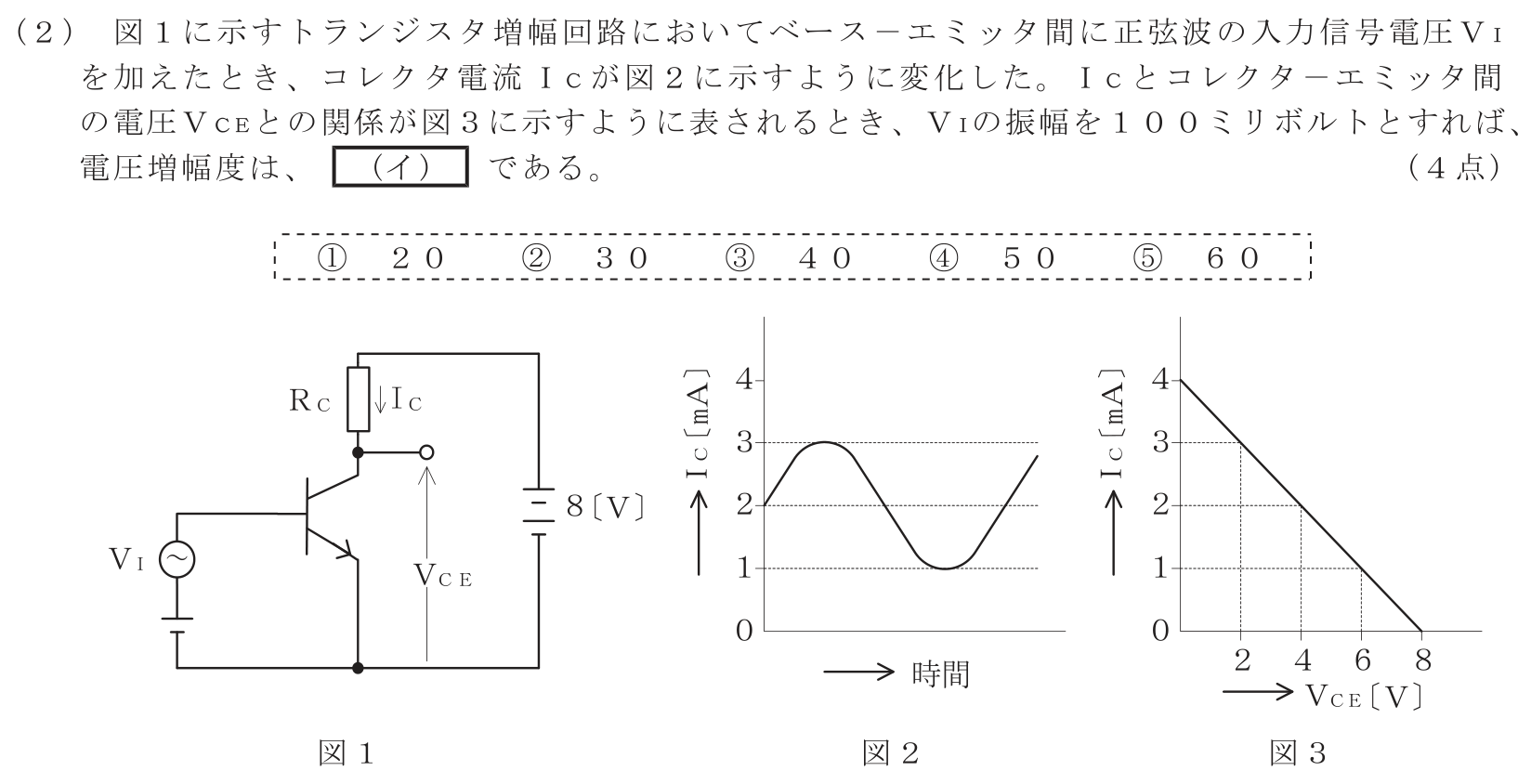

工事担任者 総合通信 電気通信技術の基礎 第2問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は①。図2からコレクタ電流は静止値2 mAを中心に1～3 mAへ変化する。図3では IC=1I_C=1 mAで VCE=6V_{CE}=6 V、IC=3I_C=3 mAで VCE=2V_{CE}=2 Vなので、出力電圧振幅は

6−22=2 V\frac{6-2}{2}=2\ \mathrm{V}

入力振幅100 mVは0.1 Vだから、電圧増幅度は

Av=20.1=20A_v=\frac{2}{0.1}=20

となる。30～60の選択肢は振幅と全振幅、又はmVとVを混同した値である。
