令和8年度 第1回・電気通信技術の基礎

第1問（2）解答欄（イ）

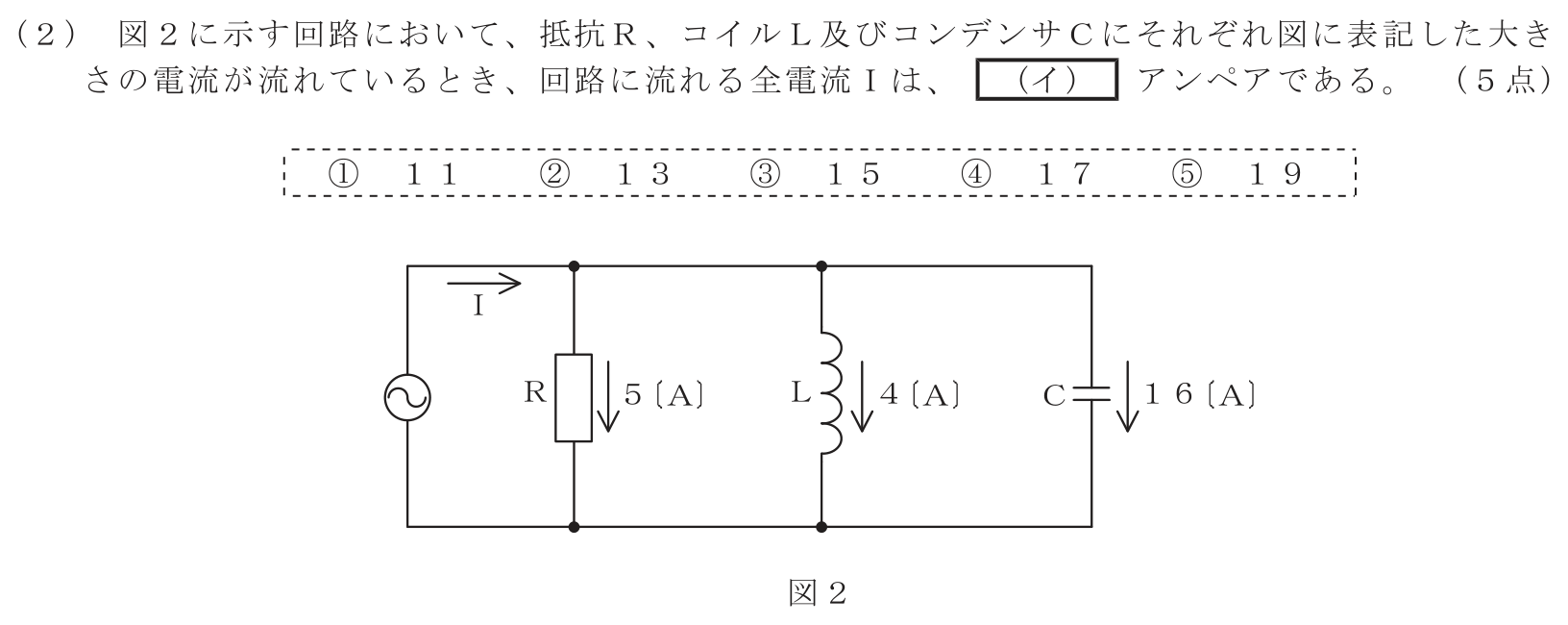

工事担任者 総合通信 電気通信技術の基礎 第1問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は②。並列回路では、抵抗電流5 Aは電圧と同相、コイル電流4 Aは90度遅れ、コンデンサ電流16 Aは90度進む。コイルとコンデンサの電流は逆向きの無効分なので、差は 16−4=1216-4=12 A。抵抗電流と直交合成して

I=52+122=169=13 AI=\sqrt{5^2+12^2}=\sqrt{169}=13\ \mathrm{A}

となる。単純に 5+4+165+4+16 と足さないことが要点である。
