令和5年度 第1回・電気通信技術の基礎

第4問（3）解答欄（ウ）
表示：横スクロール

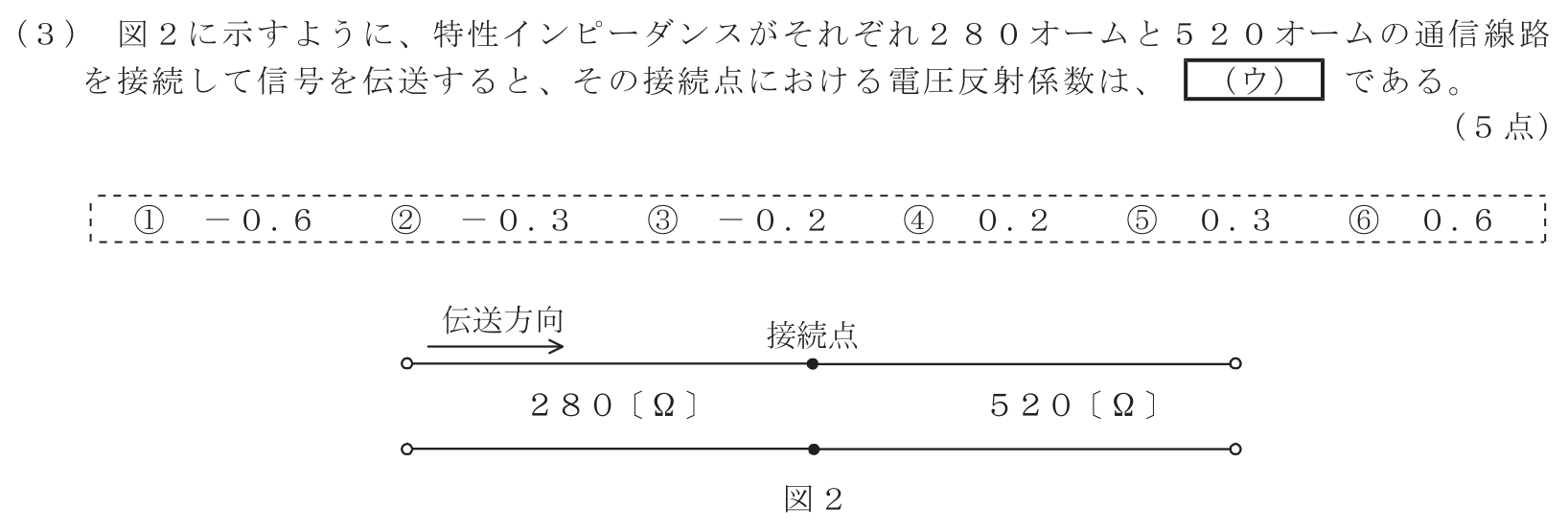

工事担任者 総合通信 電気通信技術の基礎 第4問（3）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は⑤。電圧反射係数は

Γ=Z2−Z1Z2+Z1=520−280520+280=240800=0.3\Gamma=\frac{Z_2-Z_1}{Z_2+Z_1}=\frac{520-280}{520+280}=\frac{240}{800}=0.3

である。後段の特性インピーダンスが大きいので符号は正になる。
