令和5年度 第1回・電気通信技術の基礎

第1問（2）解答欄（イ）
表示：横スクロール

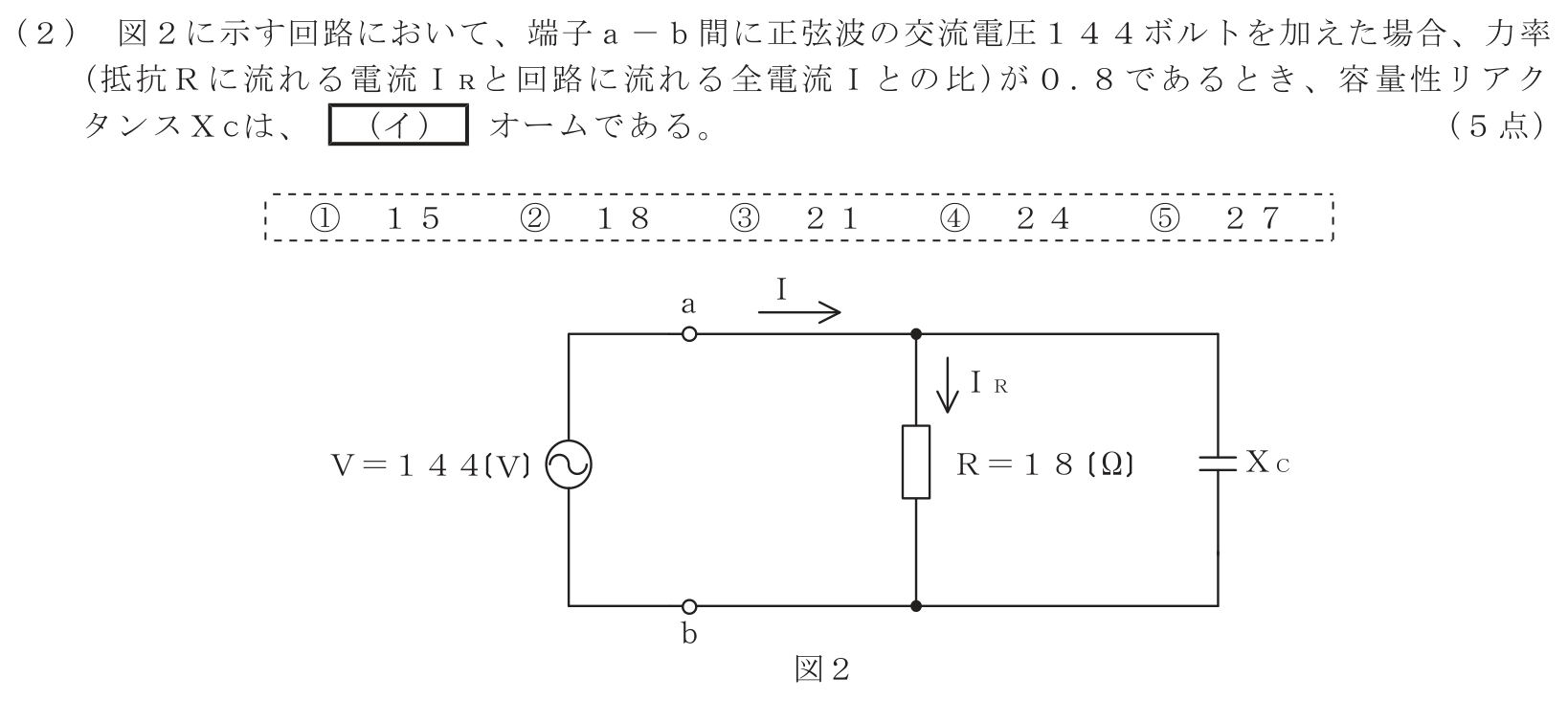

工事担任者 総合通信 電気通信技術の基礎 第1問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は④。抵抗枝の電流は IR=144/18=8 AI_R=144/18=8\ \mathrm{A}。力率が IR/I=0.8I_R/I=0.8 なので全電流は10 A。抵抗電流とコンデンサ電流は直交するため

IC=102−82=6 AI_C=\sqrt{10^2-8^2}=6\ \mathrm{A}

したがって XC=144/6=24 ΩX_C=144/6=24\ \Omega である。
