令和5年度 第1回・電気通信技術の基礎

第1問（1）解答欄（ア）
表示：横スクロール

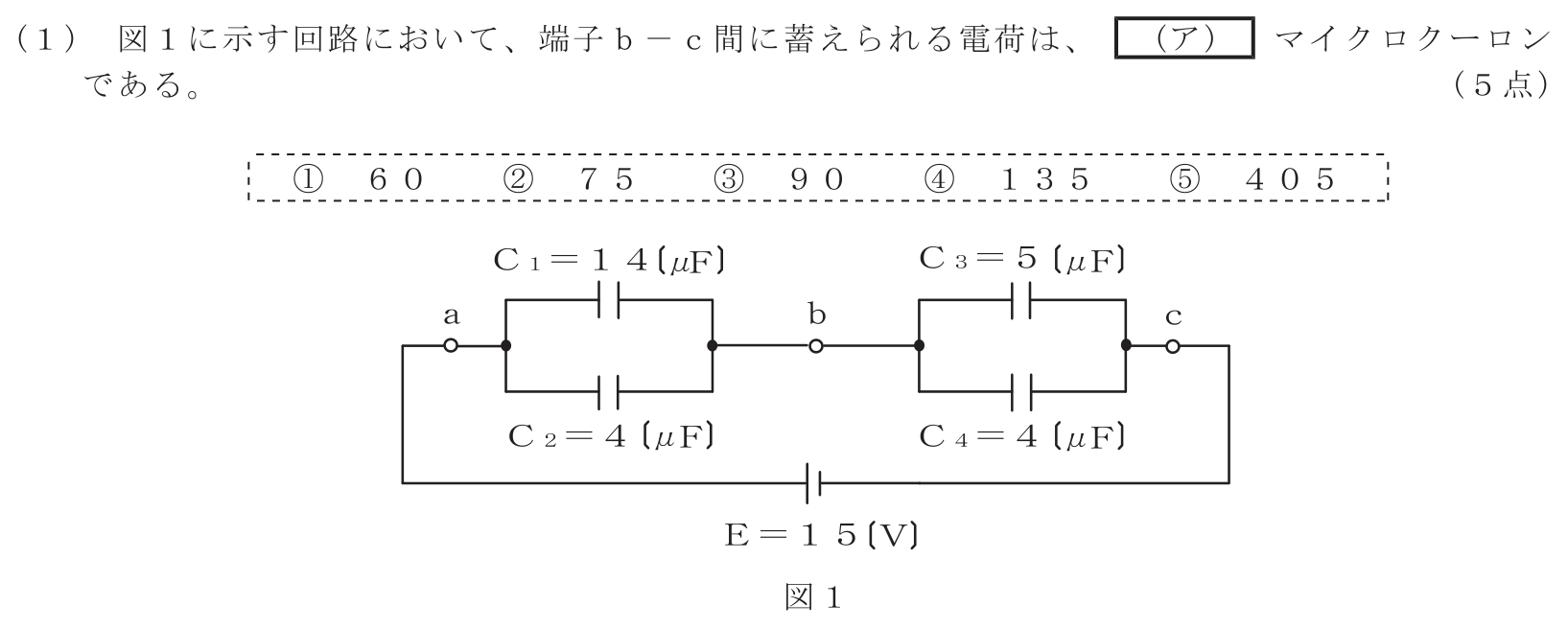

工事担任者 総合通信 電気通信技術の基礎 第1問（1）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は③。a-b間は 14+4=18 μF14+4=18\ \mu\mathrm{F}、b-c間は 5+4=9 μF5+4=9\ \mu\mathrm{F} の並列合成で、この二つが直列になる。合成容量は

C=18×918+9=6 μFC=\frac{18\times9}{18+9}=6\ \mu\mathrm{F}

よって直列回路に蓄えられる電荷は共通で、

Q=CE=6×15=90 μCQ=CE=6\times15=90\ \mu\mathrm{C}

となる。
