令和5年度 第1回・電気通信技術の基礎

第2問（2）解答欄（イ）
表示：横スクロール

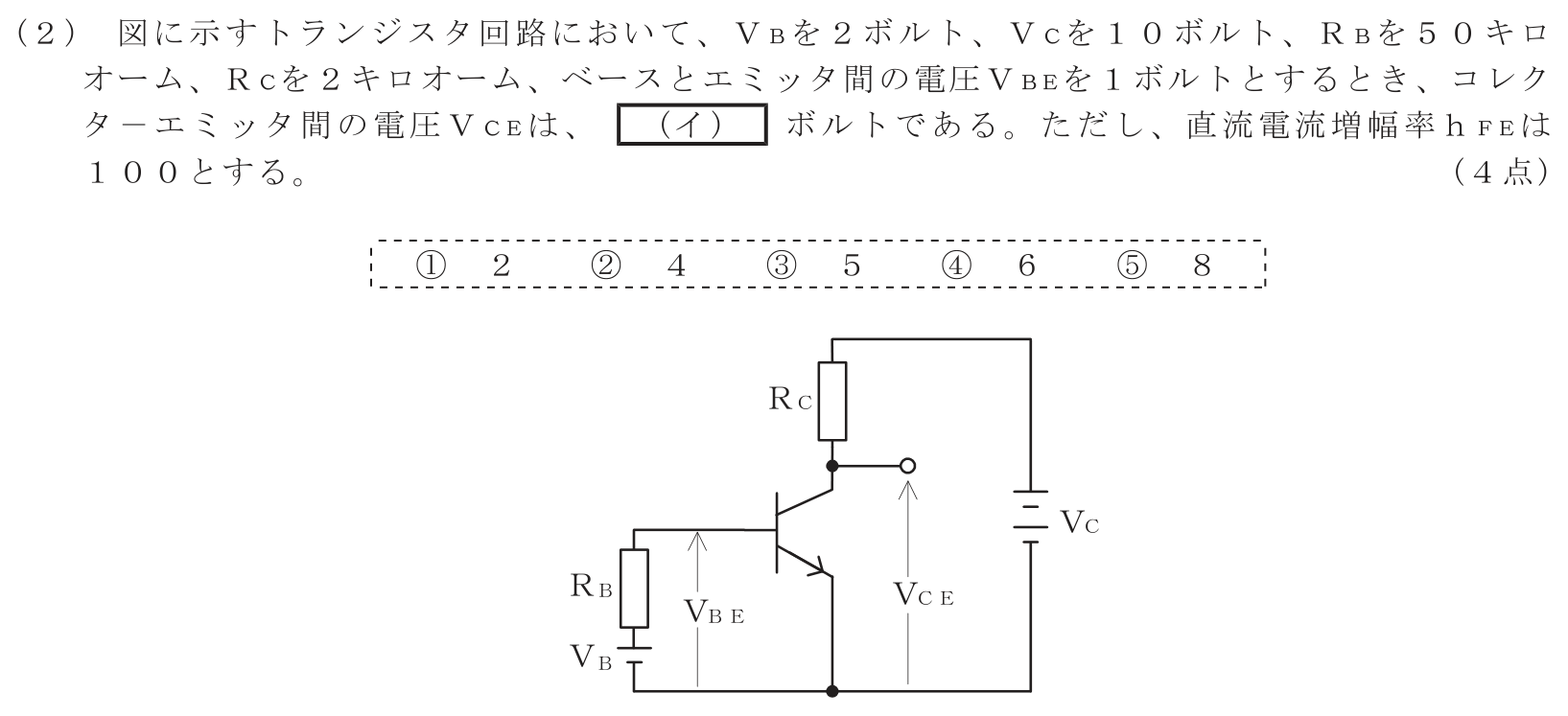

工事担任者 総合通信 電気通信技術の基礎 第2問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は④。ベース電流は

IB=VB−VBERB=2−150 kΩ=20 μAI_B=\frac{V_B-V_{BE}}{R_B}=\frac{2-1}{50\ \mathrm{k\Omega}}=20\ \mu\mathrm{A}

よって IC=hFEIB=2 mAI_C=h_{FE}I_B=2\ \mathrm{mA}。

VCE=VC−ICRC=10−2×2=6 VV_{CE}=V_C-I_CR_C=10-2\times2=6\ \mathrm{V}

となる。
