第3問（3）解答欄（ウ）
表示：横スクロール
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）

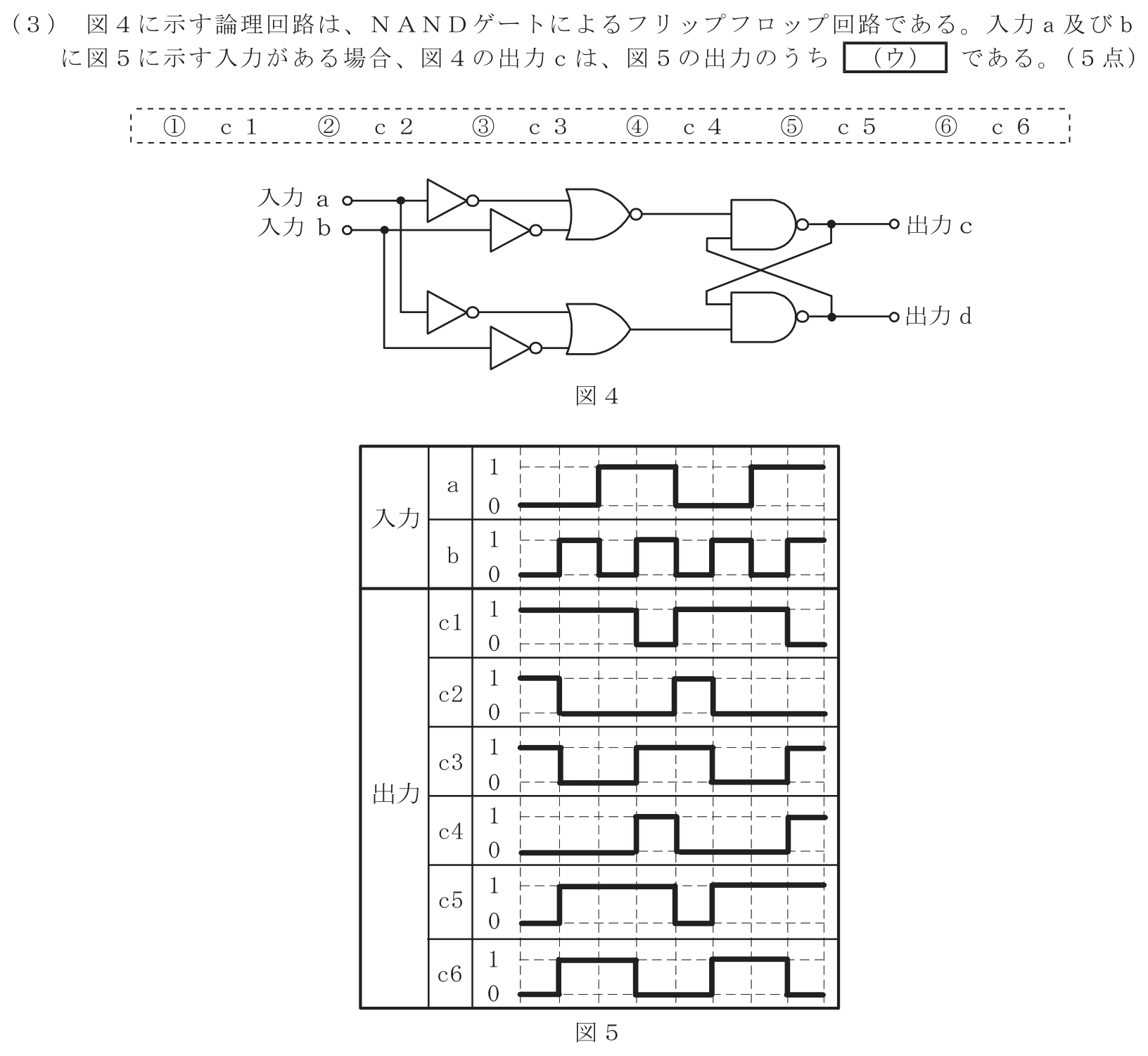

正解は①。NAND形RSフリップフロップは入力が負論理で、片方が0のときセット又はリセット、両方1の間は直前値を保持する。図5を左から順に追跡すると出力cは波形 と一致し、入力へ単純追従する波形ではない。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
