令和3年度 第2回・電気通信技術の基礎

第2問（2）解答欄（イ）
表示：横スクロール

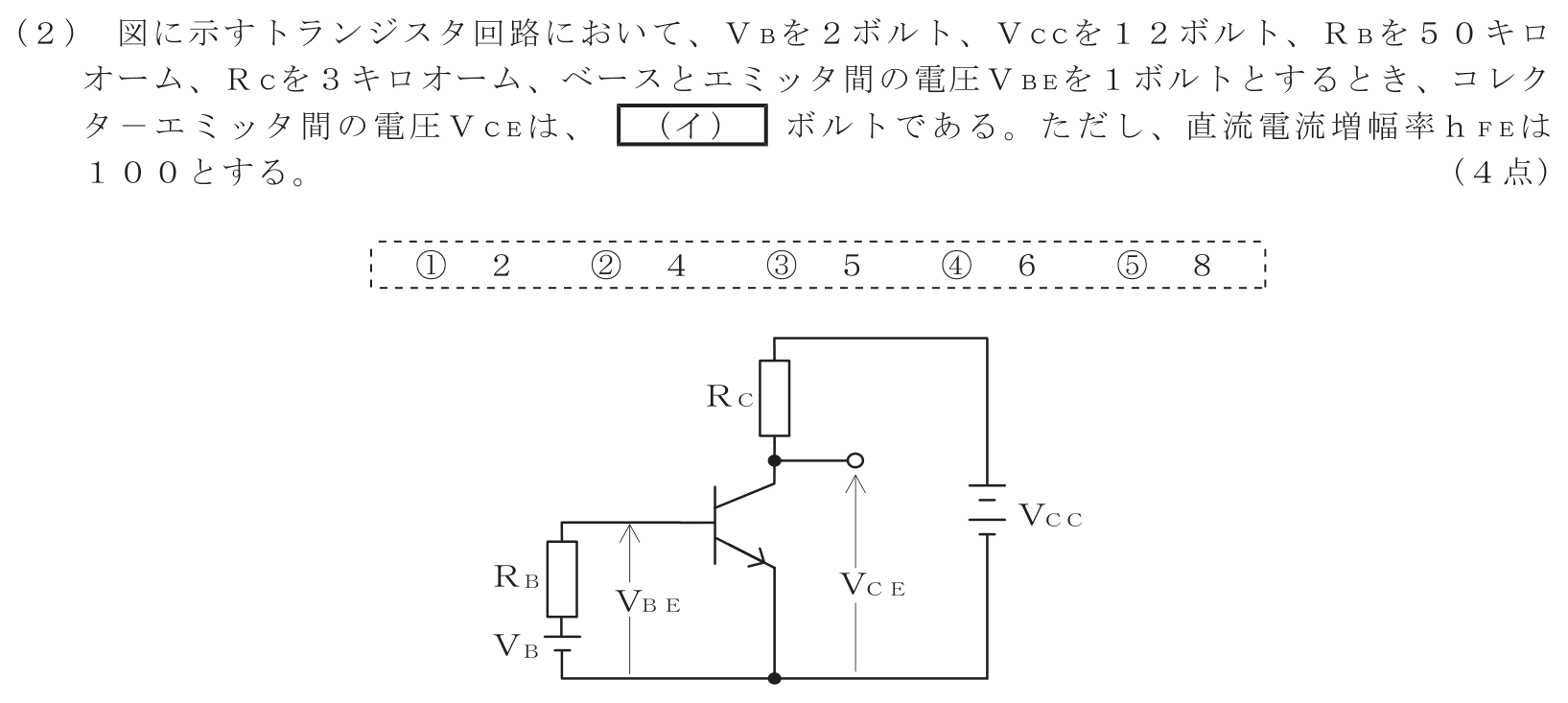

工事担任者 総合通信 電気通信技術の基礎 第2問（2）の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る（回答後推奨）

正解は④。ベース電流は

IB=2−150 kΩ=20 μAI_B=\frac{2-1}{50\ \mathrm{k\Omega}}=20\ \mu\mathrm{A}

コレクタ電流は 100IB=2100I_B=2 mA、抵抗降下は 2×3=62\times3=6 Vなので

VCE=12−6=6 VV_{CE}=12-6=6\ \mathrm{V}

となる。
