第8問（2）解答欄（イ）
表示：横スクロール
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）

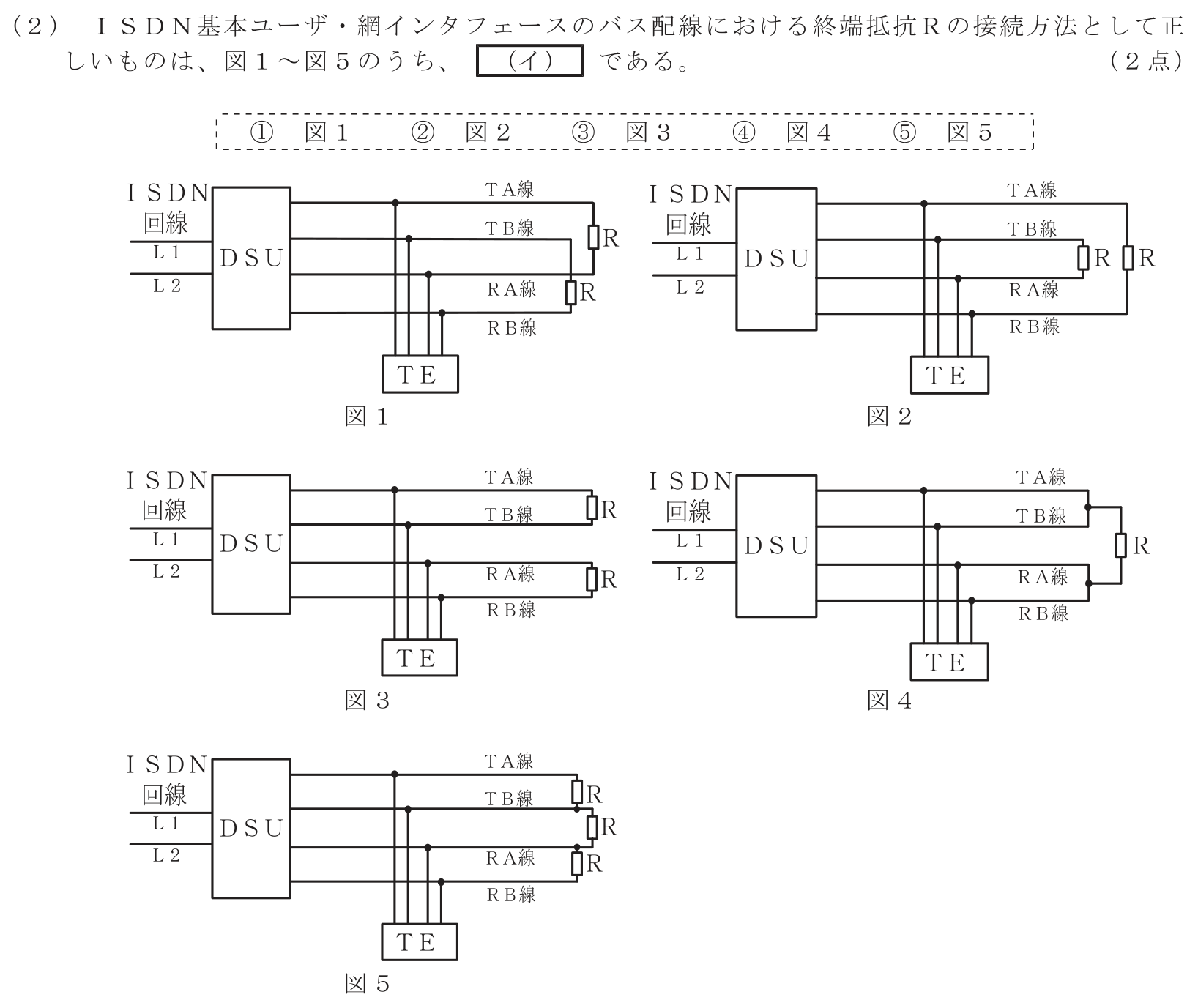

正解は③の図3です。終端抵抗は送受信それぞれの対、すなわちTA-TB間とRA-RB間へ1個ずつ接続し、バス配線の末端で信号反射を抑えます。各線を個別に抵抗で接地したり、送受信対をまたいで接続したりする図は正しい終端方法ではありません。
