第2問（2）解答欄（イ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）

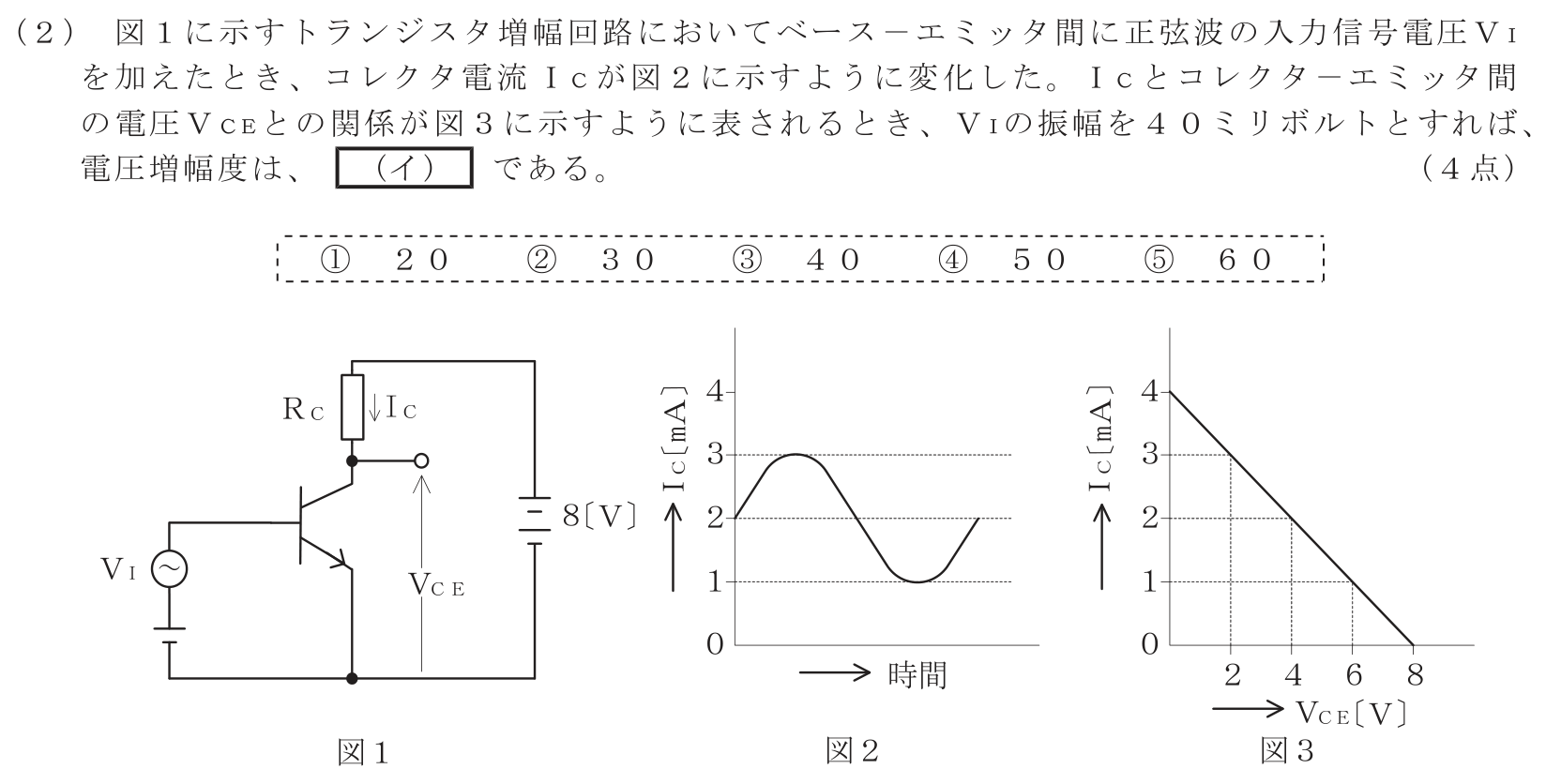

正解は④。図2よりコレクタ電流は2ミリアンペアを中心に1～3ミリアンペア、振幅1ミリアンペアで変化する。図3ではIC＝1、2、3ミリアンペアに対しVCE＝6、4、2ボルトなので、出力電圧の振幅は2ボルト。入力振幅40ミリボルト＝0.04ボルトより、電圧増幅度は2/0.04＝50となる。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 ／ 回答済み 0問・全22問
令和5年度 第2回・電気通信技術の基礎
