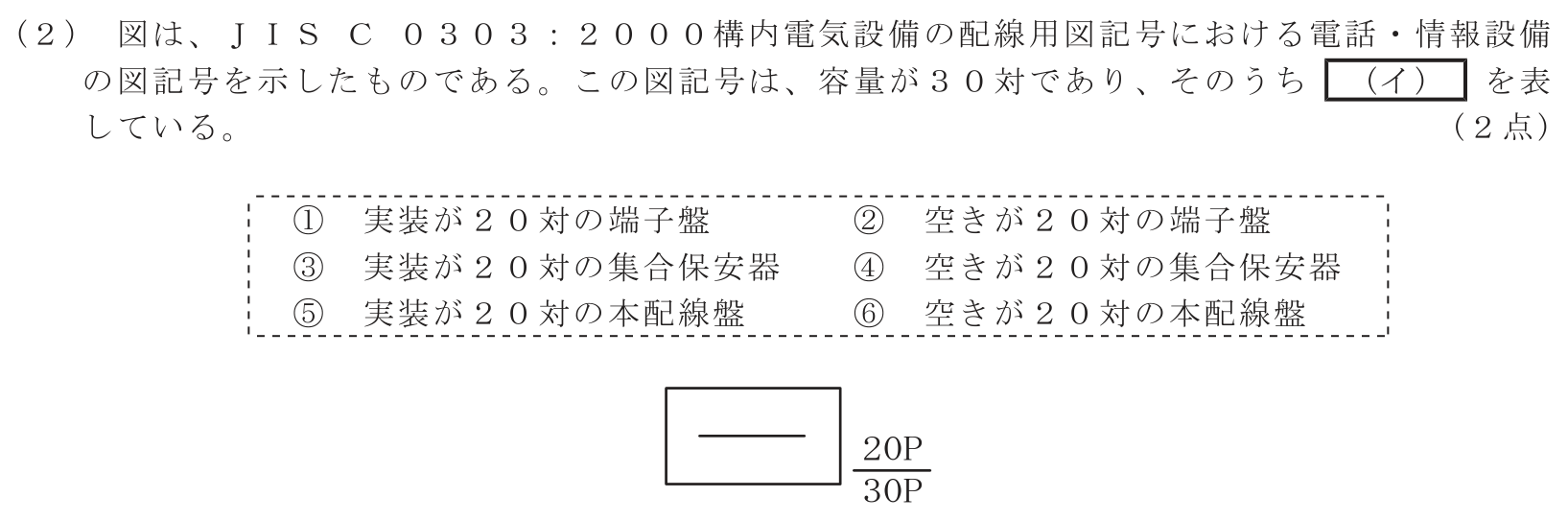

第7問（2）解答欄（イ）
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は①の、実装が20対の端子盤です。JISの図記号では、枠の形が設備種別として端子盤を示し、併記された対数を読み分けます。30Pが端子盤全体の収容容量、20Pがそのうち実際に実装されている対数です。したがって『容量30対、実装20対』と判断し、空き20対ではありません。
