第2問(3)解答欄(ウ)
表示:横スクロール

番号を選ぶと、ここに判定が表示されます。
解説を見る(回答後推奨)

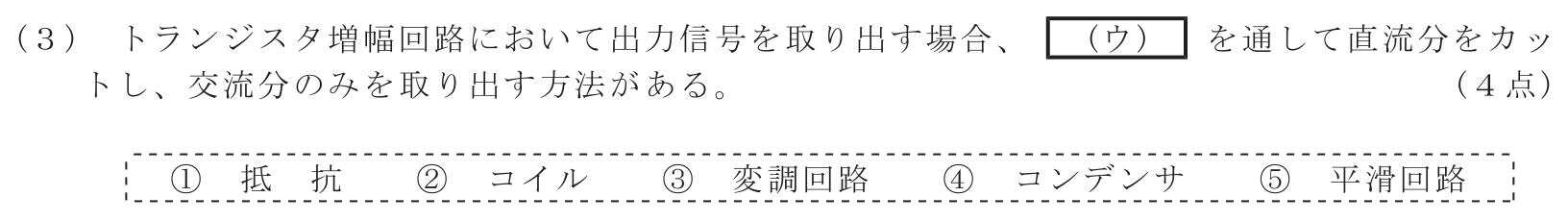

正解は④のコンデンサです。増幅回路の出力にはバイアスによる直流分と増幅された交流信号が重なっています。コンデンサは直流を遮り交流を通すため、出力へ直列に入れると直流分をカットして交流分だけを次段へ渡せます。この用途を結合コンデンサといいます。抵抗やコイル、変調回路、平滑回路は同じ働きをしません。
科目の採点結果
現在の得点
0点
100点満点・正解 0問 / 回答済み 0問・全22問
