令和3年度 第1回電気通信技術の基礎

2(2)解答欄(イ)
表示:横スクロール

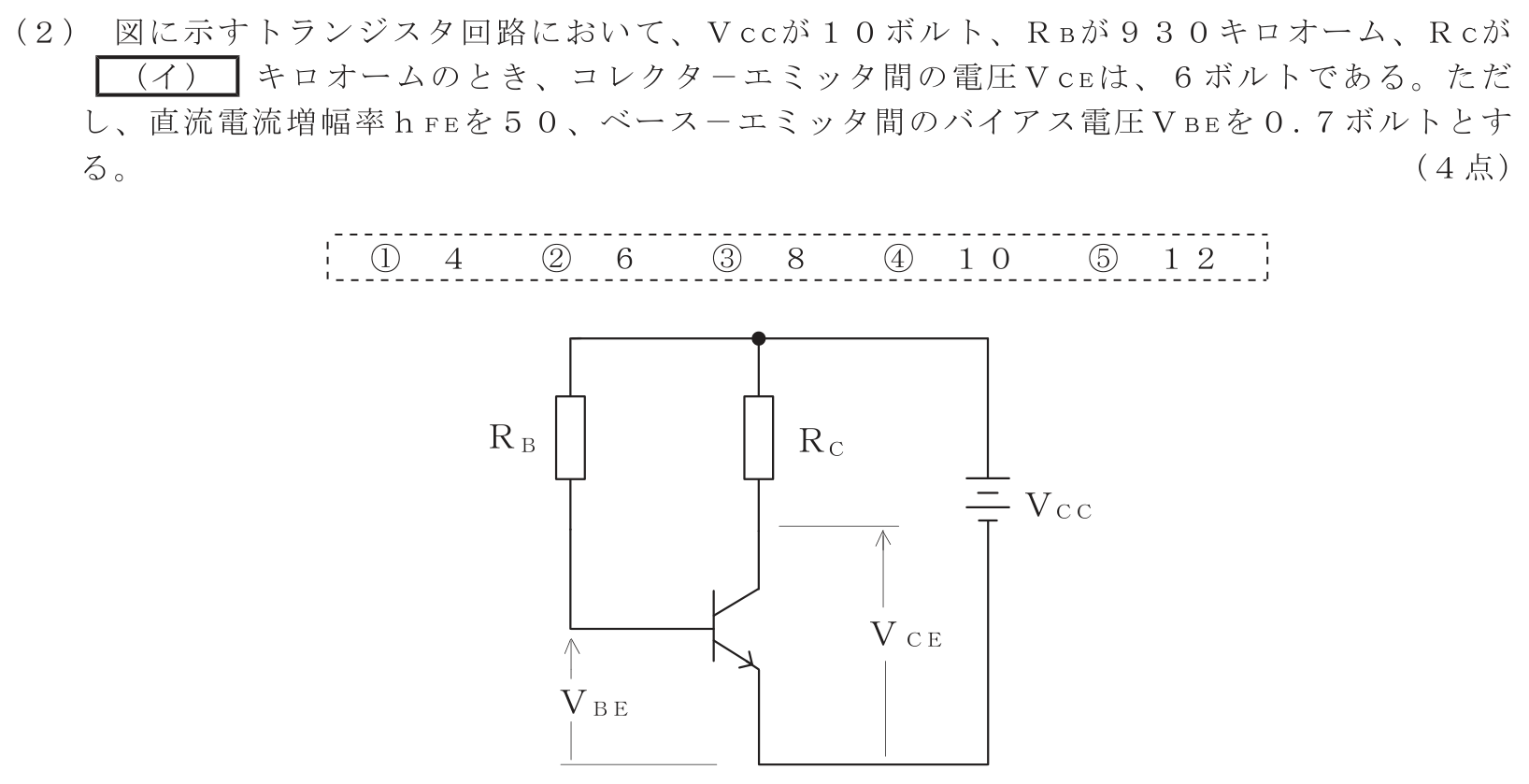

工事担任者 総合通信 電気通信技術の基礎 第2問(2)の問題文
正しいと思う番号を選んでください

番号を選ぶと、ここに判定が表示されます。

解説を見る(回答後推奨)

正解は③の8キロオームです。ベース電流は IB=(100.7)/(930×103)=10μAI_B=(10-0.7)/(930\times10^3)=10\,\mu\mathrm A。コレクタ電流は IC=hFEIB=50×10μA=0.5mAI_C=h_{FE}I_B=50\times10\,\mu\mathrm A=0.5\,\mathrm{mA} です。VCE=6V_{CE}=6 ボルトなので抵抗の電圧降下は4ボルト、よって RC=4/(0.5×103)=8kΩR_C=4/(0.5\times10^{-3})=8\,\mathrm{k}\Omega となります。
