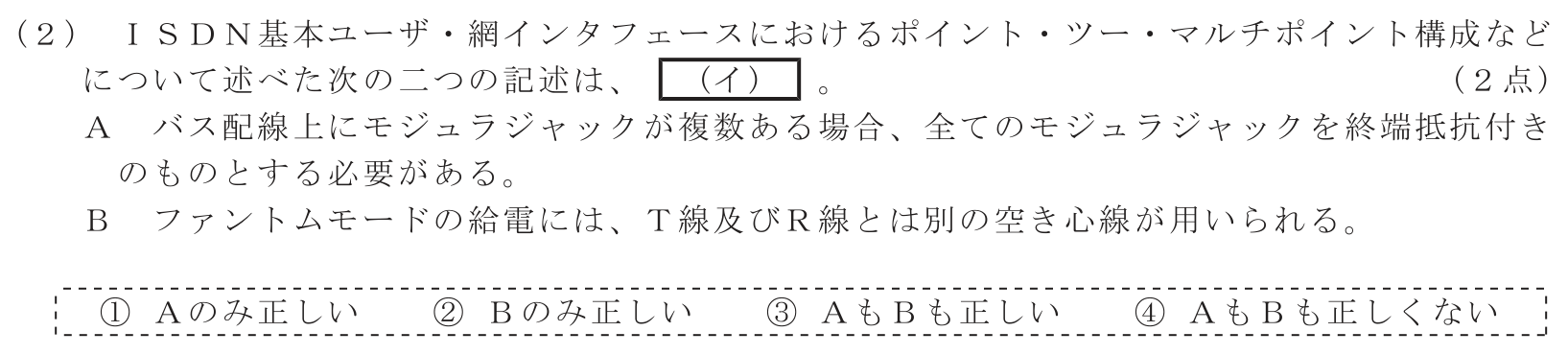

第8問（2）解答欄（イ）
表示：横スクロール
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は④。Aは誤りで終端抵抗はバスの所定端だけに置く。Bも誤りでファントム給電はT線・R線の対の中点を利用し、別の空き心線は不要。 終端抵抗を全ジャックへ置くと合成抵抗が下がり、反射を抑えるための正規終端条件を外れてしまう。
