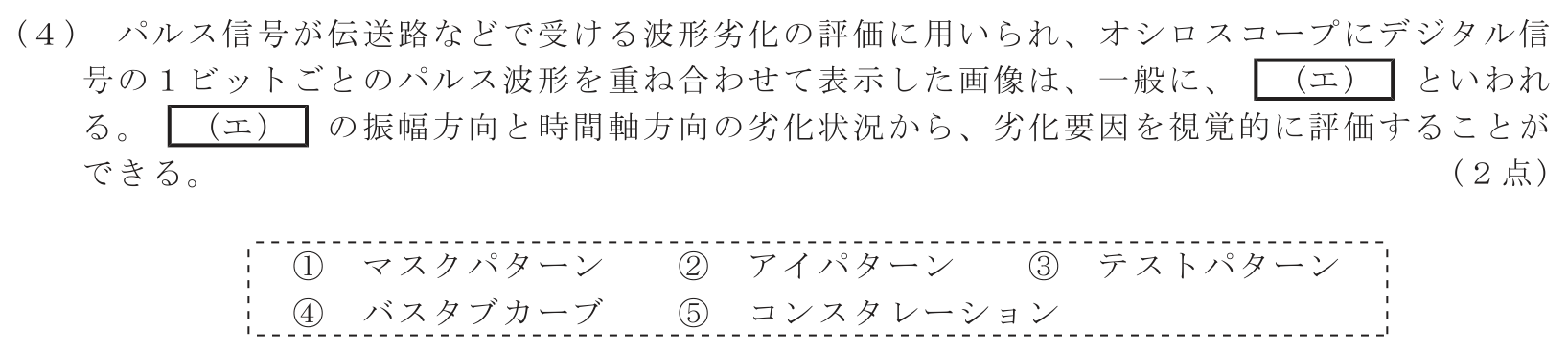

第4問（4）解答欄（エ）
表示：横スクロール
番号を選ぶと、ここに判定が表示されます。
解説を見る（回答後推奨）
正解は②。1ビット波形を多数重ね、開口の幅と高さからジッタや雑音を評価する表示はアイパターンである。 開口が狭いほどジッタや雑音が大きく、コンスタレーションは変調シンボルをI-Q平面へ表示する別の図である。
